NPK общий трубопроводы — HITACHI ZX350LC-5B

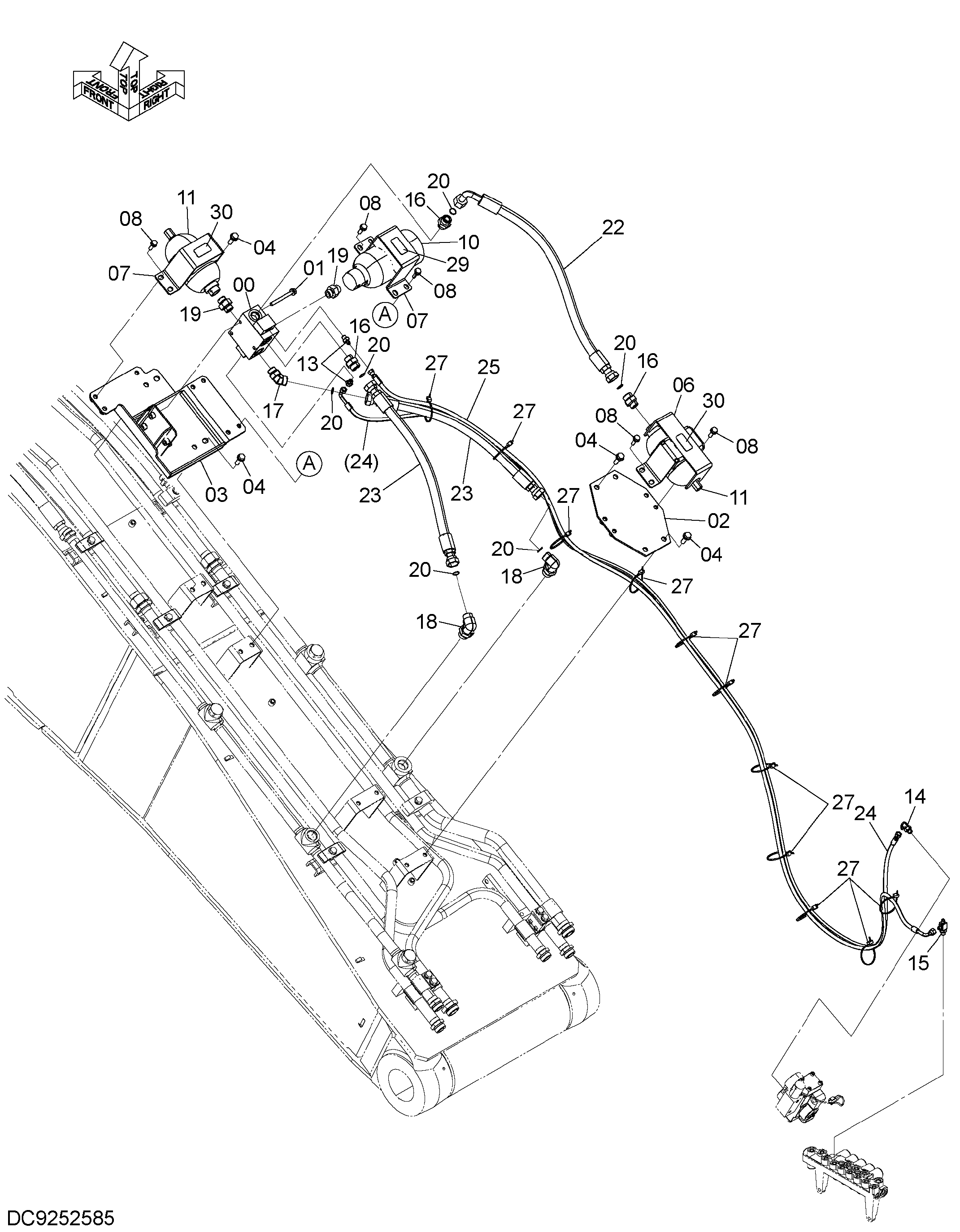

Заводская схема «NPK общий трубопроводы» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629740 | Запорный клапан | 1 |
| 01 | J271000 | Болт с шайбой | 3 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | YA40001538 | Кронштейн | 1 |
| 03 | 7049356 | Кронштейн | 1 |
| 04 | J271240 | Болт с шайбой | 8 |
| 04A | J901240 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 8107598 | Крышка | 1 |
| 07 | 8120140 | Крышка | 2 |
| 08 | J271035 | Болт с шайбой | 11 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4461979 | Гидроаккумулятор | 1 |
| 11 | 4642459 | Гидроаккумулятор | 2 |
| 13 | A852122 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852422 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A853166 | Адаптер | 3 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A853266 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A853386 | Угловой штуцер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4224932 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 6 |
| 22 | 4434123 | Шланг | 1 |
| 23 | 4286266 | Шланг | 2 |
| 24 | YA60006832 | В сборе шланг | 1 |
| 24A | YA00009541 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 7 |
| 25 | YA60006833 | В сборе шланг | 1 |
| 25A | YA00009542 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 8 |
| 27 | 4121859 | Ленточный зажим | 11 |
| 29 | 4464935 | Информационная табличка | 1 |
| 30 | 4644714 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
