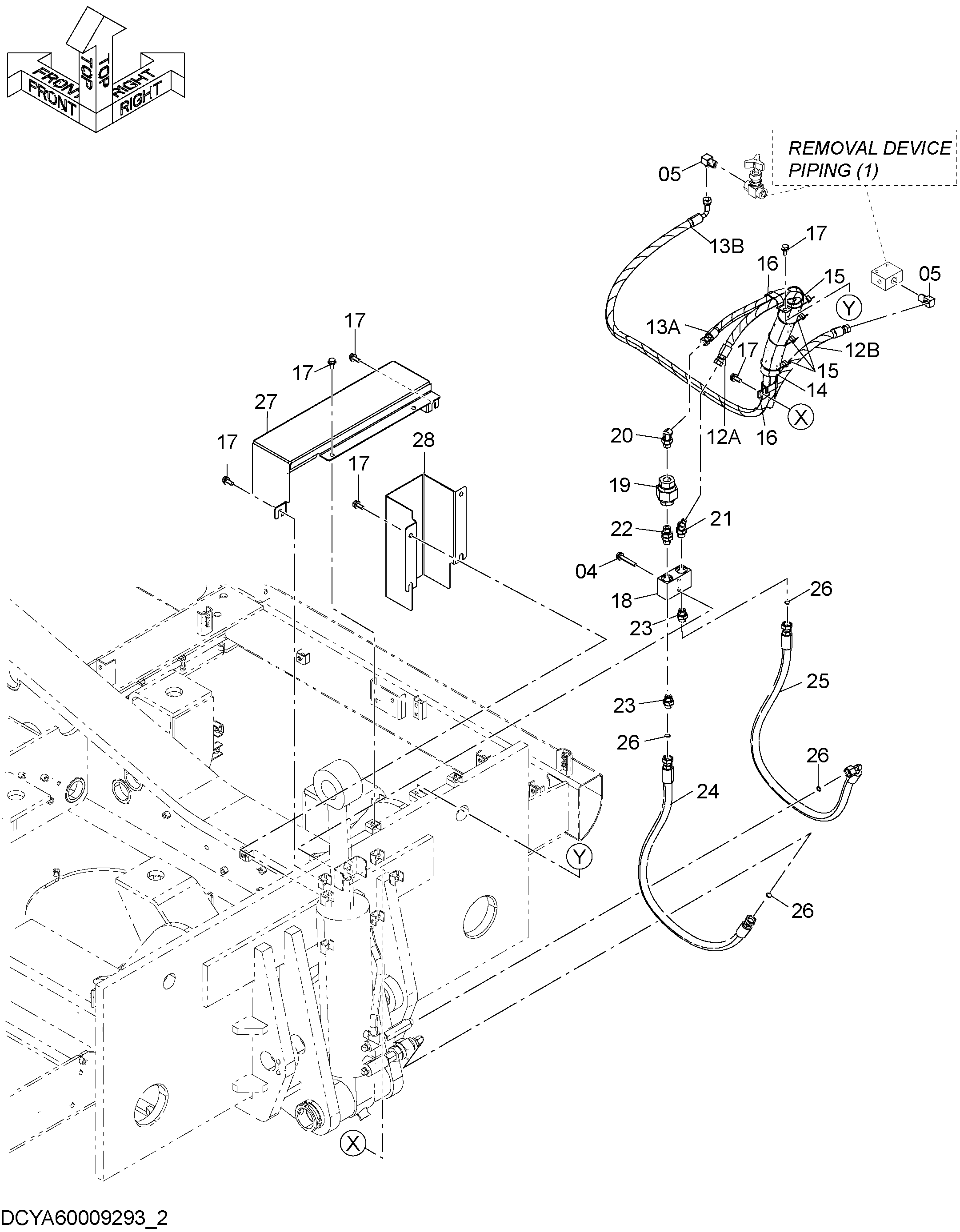

Снятие устройство трубопроводы (2) — HITACHI ZX350LC-5B
Заводская схема «Снятие устройство трубопроводы (2)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J271065 | Болт с шайбой | 2 |
| 04A | J901065 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4207744 | Угловой штуцер | 2 |
| 12 | YA60009536 | В сборе шланг | 1 |
| 12A | YA00012614 | Шланг | 1 |
| 12B | 4327293 | Трубка спирал | 4 |
| 13 | YA60009537 | В сборе шланг | 1 |
| 13A | YA00012615 | Шланг | 1 |
| 13B | 4327293 | Трубка спирал | 7 |
| 14 | 4217147 | Резиновая втулка | 1 |
| 15 | 4055312 | Ленточный зажим | 4 |
| 16 | 4192034 | Зажим | 2 |
| 17 | J271025 | Болт с шайбой | 10 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4352253 | Блок | 1 |
| 19 | 4423392 | Клапан словретур | 1 |
| 20 | A852343 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852243 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4445440 | Адаптер | 1 |
| 23 | A853144 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4684648 | Шланг | 1 |
| 25 | 4684647 | Шланг | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 4 |
| 27 | YA00011197 | Крышка | 1 |
| 28 | YA00011196 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
