Груз подъём устройство — HITACHI ZX350LC-5B

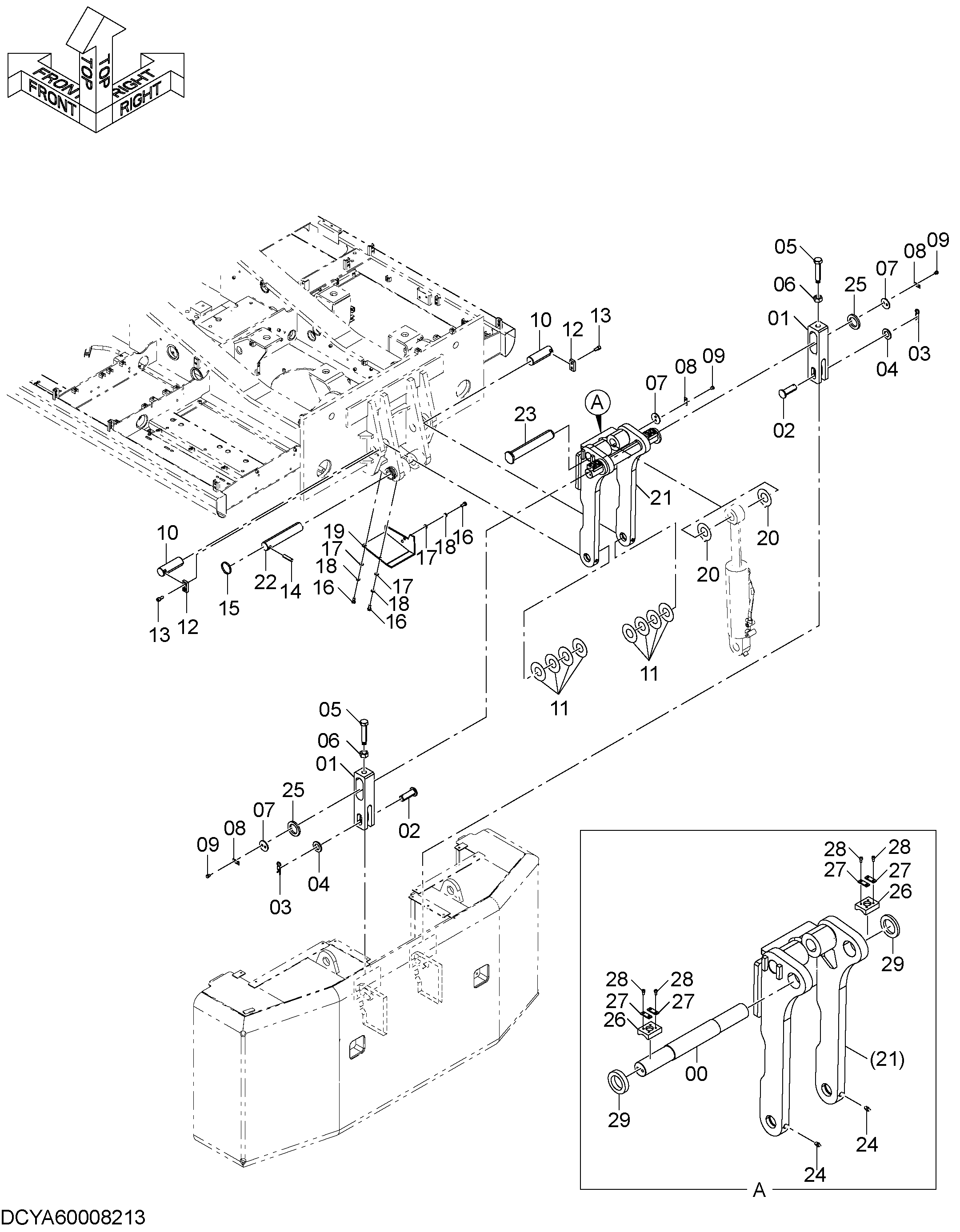

Заводская схема «Груз подъём устройство» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00010787 | Палец | 1 |
| 01 | 4706871 | Вилка | 2 |
| 02 | 4337833 | Палец | 2 |
| 03 | 414322 | Стопорный палец | 2 |
| 04 | A590142 | Плоская шайба | 2 |
| 05 | 4720748 | Болт регулировочный | 2 |
| 06 | J953033 | Гайка | 2 |
| 07 | 492067 | Фиксатор | 3 |
| 08 | 442687 | Стопорная пластина | 3 |
| 09 | J901220 | Болт | 6 |
| 10 | 4337837 | Палец | 2 |
| 11 | 4348458 | Регулировочная шайба | 8 |
| 12 | 4063340 | Стопорная пластина | 2 |
| 13 | M341636 | Болт с внутренним шестигранником | 4 |
| 14 | 4107899 | Палец | 1 |
| 15 | 4065688 | Кольцо | 1 |
| 16 | J901435 | Болт | 3 |
| 17 | A590114 | Плоская шайба | 3 |
| 18 | A590914 | Пружинная шайба | 3 |
| 19 | 8065783 | Защитный кожух | 1 |
| 20 | 4615632 | Регулировочная шайба | 2 |
| 21 | YA40007237 | Тяга | 1 |
| 22 | 4694594 | Палец | 1 |
| 23 | 4694377 | Палец | 1 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 25 | 4720750 | Проставка | 2 |
| 26 | 4720747 | Блок саддле | 2 |
| 27 | 4127656 | Стопорная пластина | 4 |
| 28 | J780816 | Болт с внутренним шестигранником | 8 |
| 29 | 4720749 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
