Электрический тип управление детали (гидромолот, дополнительный/P) — HITACHI ZX350LC-5B

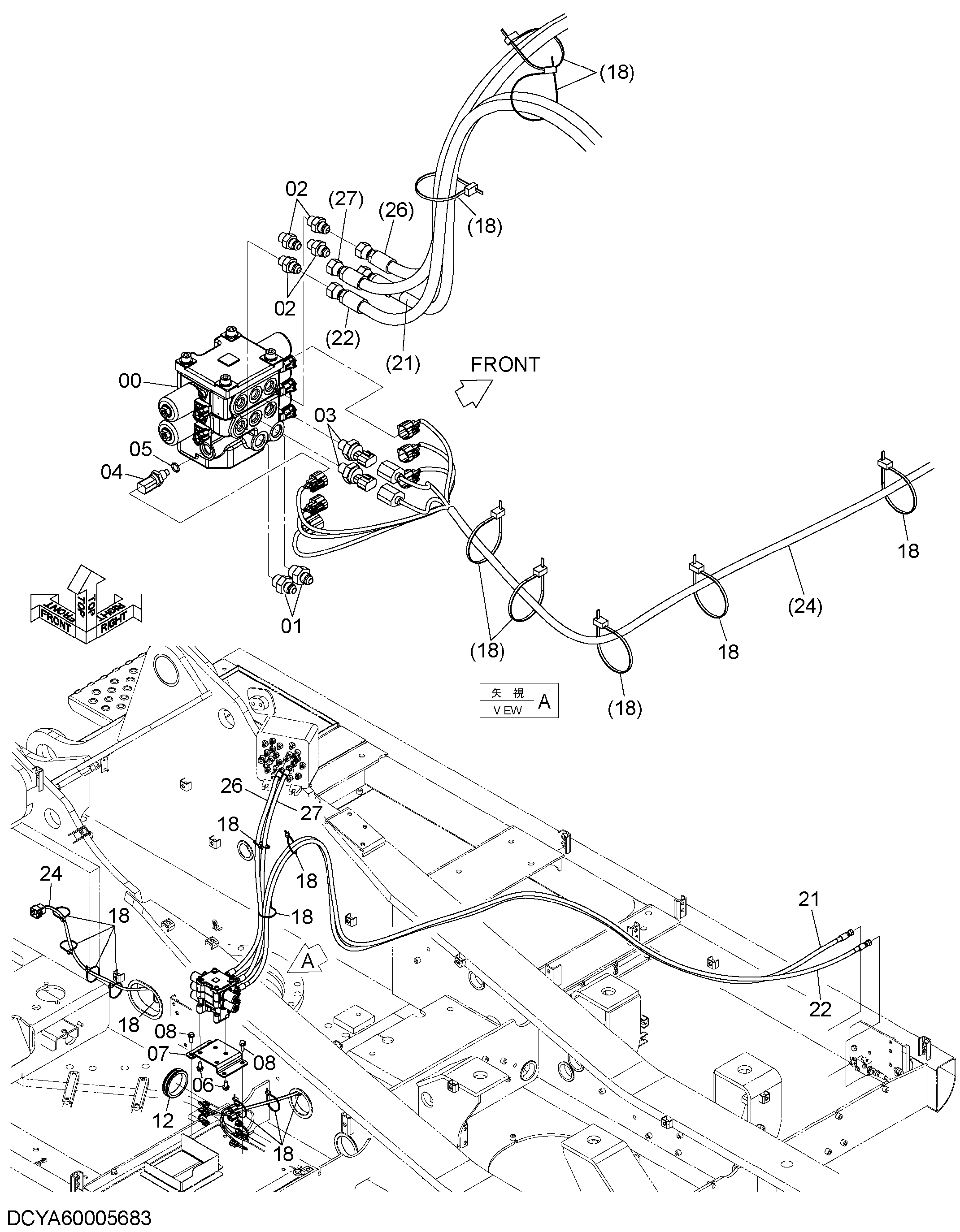

Заводская схема «Электрический тип управление детали (гидромолот, дополнительный/P)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9318493 | Электромагнитный клапан | 1 |
| 01 | A852133 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4436535 | Датчик давления | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4333200 | Датчик | 1 |
| 05 | 4506320 | Уплотнительное кольцо | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | YA00004580 | Кронштейн | 1 |
| 08 | J271030 | Болт с шайбой | 4 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 12 | 4345810 | Резиновая втулка | 1 |
| 18 | 4055312 | Ленточный зажим | 13 |
| 21 | YA60008616 | В сборе шланг | 1 |
| 21A | YA00011676 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 8 |
| 22 | YA60008617 | В сборе шланг | 1 |
| 22A | 4414625 | Шланг | 1 |
| 2BB | 4327293 | Защитный кожух | 9 |
| 24 | YA00004670 | Жгут проводов | 1 |
| 26 | YA60000316 | В сборе шланг | 1 |
| 26A | YA00008235 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 27 | YA60000317 | В сборе шланг | 1 |
| 27A | YA00008236 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
