Шланг защита от разрыва клапан трубопроводы (рукоять)(моно-боом)(передний боковой) — HITACHI ZX350LC-5B

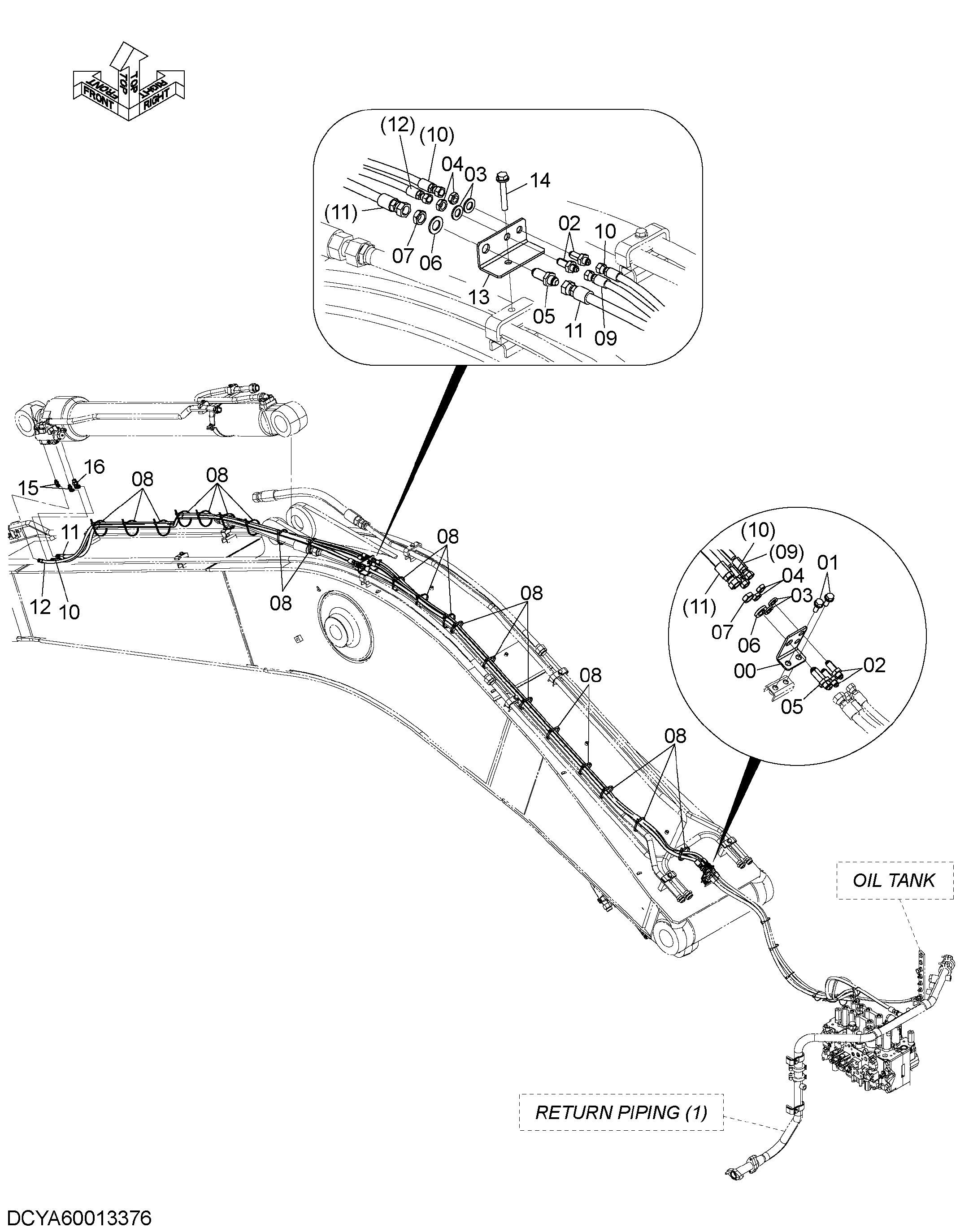

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(моно-боом)(передний боковой)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4654129 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4202532 | Адаптер | 4 |
| 03 | A590116 | Плоская шайба | 4 |
| 04 | 4202531 | Гайка | 4 |
| 05 | 4315207 | Адаптер | 2 |
| 06 | A590120 | Плоская шайба | 2 |
| 07 | 4316589 | Гайка | 2 |
| 08 | 4121859 | Ленточный зажим | 20 |
| 09 | YA60011168 | В сборе шланг | 1 |
| 09A | YA00016309 | Шланг | 1 |
| 09B | 4327293 | Трубка спирал | 8 |
| 10 | YA60010095 | В сборе шланг | 2 |
| 10A | YA00013237 | Шланг | 1 |
| 10B | 4327293 | Трубка спирал | 7 |
| 11 | YA60011169 | В сборе шланг | 2 |
| 11A | YA00016310 | Шланг | 1 |
| 11B | 4327293 | Трубка спирал | 12 |
| 12 | YA60013395 | В сборе шланг | 1 |
| 12A | YA00018819 | Шланг | 1 |
| 12B | 4327293 | Трубка спирал | 8 |
| 13 | YA00010540 | Кронштейн | 1 |
| 14 | 4657481 | Болт с шайбой | 1 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | A852323 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852344 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
