Дренажные трубопроводы — HITACHI ZX350LC-5B

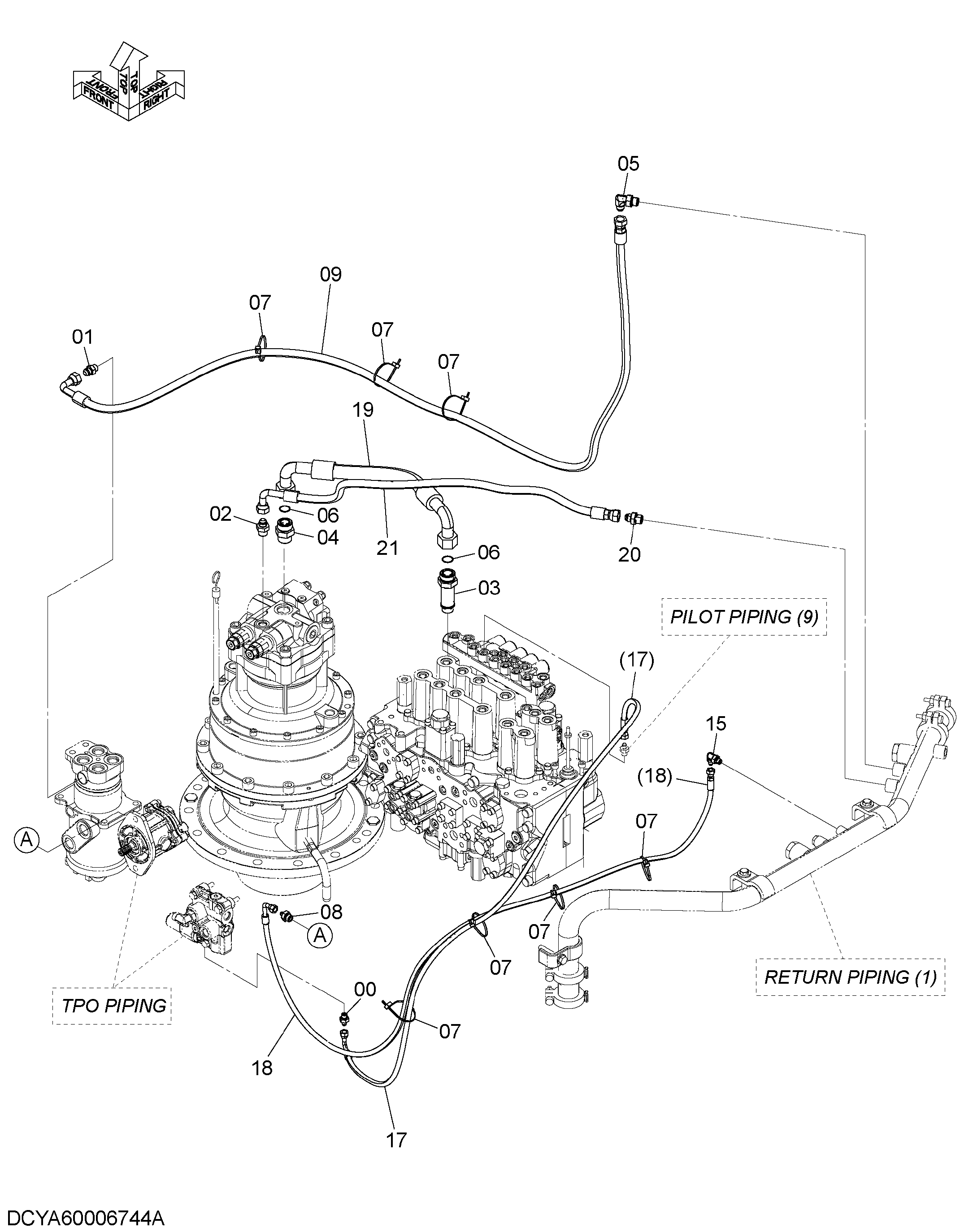

Заводская схема «Дренажные трубопроводы» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 00 | A852133 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852134 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852144 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4198411 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853188 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | 4055312 | Ленточный зажим | 7 |
| 08 | A852132 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4656796 | Шланг | 1 |
| 15 | A852322 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4276003 | Шланг | 1 |
| 17 | 4668866 | Шланг | 1 |
| 18 | 4657217 | Шланг | 1 |
| 19 | 4712242 | Шланг | 1 |
| 20 | A852144 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4413313 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
