Пилотные гидролинии (9) — HITACHI ZX350LC-5B

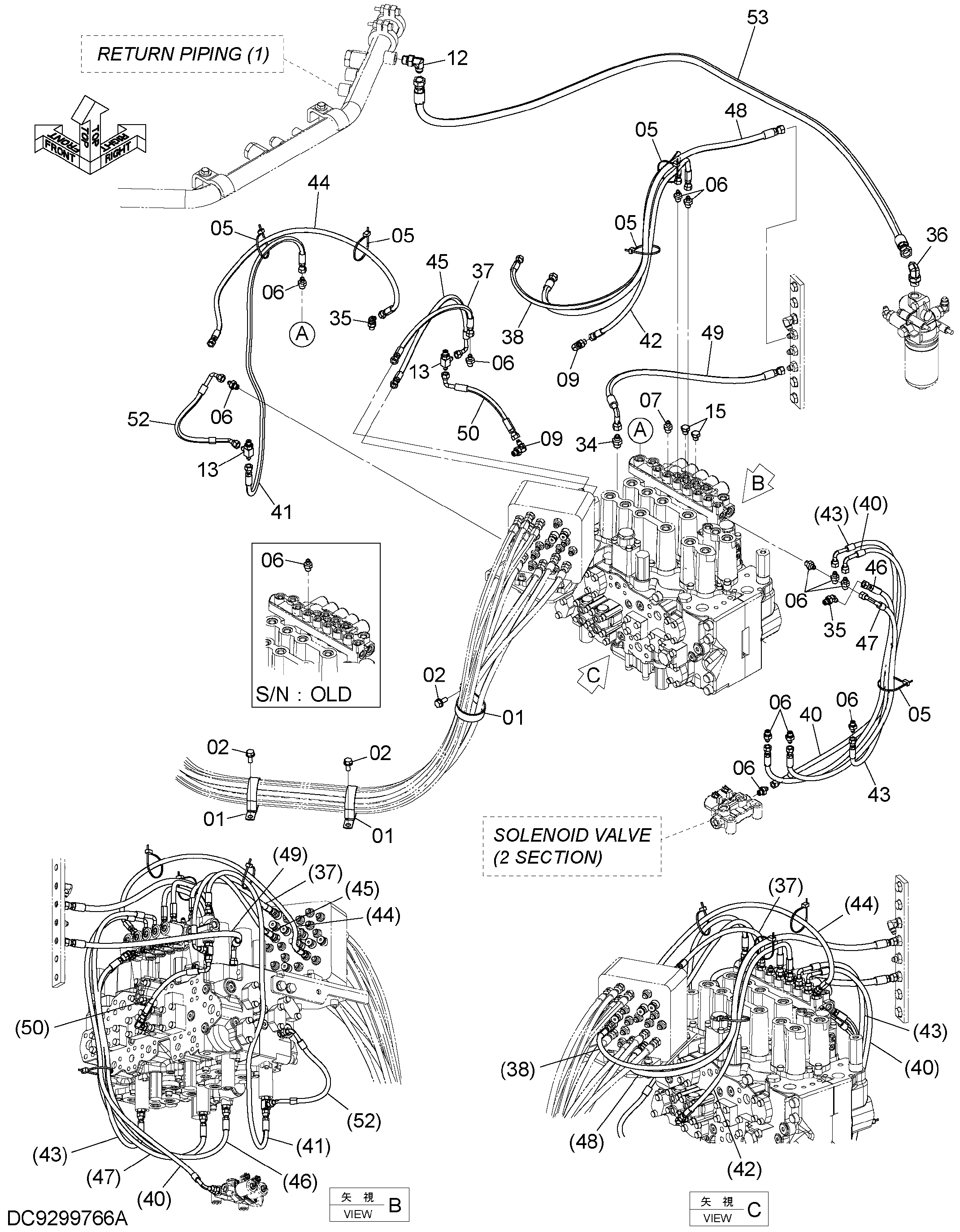

Заводская схема «Пилотные гидролинии (9)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204136 | Зажим | 3 |
| 02 | J271025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 4055312 | Ленточный зажим | 5 |
| 06 | A852122 | Адаптер | 13 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 12 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852133 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852222 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852344 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4437589 | Шланг | 1 |
| 38 | 4724790 | Шланг | 1 |
| 40 | 4722683 | Шланг | 1 |
| 41 | 4722682 | Шланг | 1 |
| 42 | 4724792 | Шланг | 1 |
| 43 | 4700356 | Шланг | 1 |
| 44 | YA00011033 | Шланг | 1 |
| 45 | 4724786 | Шланг | 1 |
| 46 | 4656051 | Шланг | 1 |
| 47 | 4722717 | Шланг | 1 |
| 48 | 4644151 | Шланг | 1 |
| 49 | 4468879 | Шланг | 1 |
| 50 | 4462291 | Шланг | 1 |
| 52 | 4682379 | Шланг | 1 |
| 53 | 4427051 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
