Кронштейн — HITACHI ZX350LC-5B

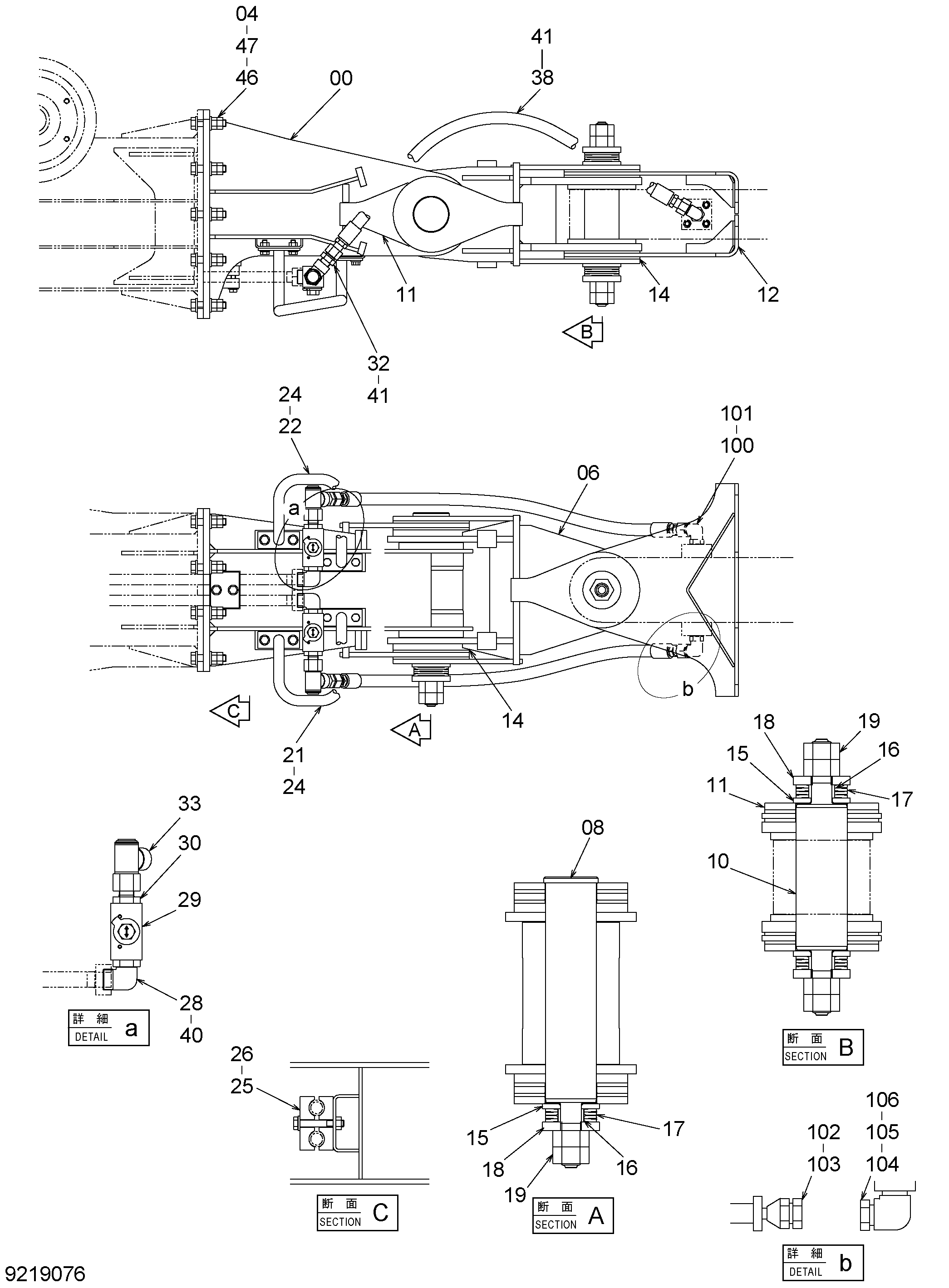

Заводская схема «Кронштейн» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021287 | Кронштейн | 1 |
| 04 | J254018 | Шайба | 28 |
| 06 | 7043165 | Кронштейн | 1 |
| 08 | 9759508 | Палец | 1 |
| 10 | 4617556 | Палец | 1 |
| 11 | 4480440 | Пластина | 5 |
| 12 | 8089518 | Кронштейн | 2 |
| 14 | 4480424 | Тормоз дисковый | 8 |
| 15 | 4482793 | Пластина | 3 |
| 16 | 4482792 | Проставка | 3 |
| 17 | 492643 | Пружина флусх | 12 |
| 18 | 492645 | Сиденье | 3 |
| 19 | J953036 | Гайка | 6 |
| 21 | 8089738 | Защитный кожух | 1 |
| 22 | 8089739 | Защитный кожух | 1 |
| 24 | J271230 | Болт с шайбой | 8 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4482631 | Хомут трубки | 2 |
| 26 | J271280 | Болт с шайбой | 2 |
| 26A | J901280 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4198799 | Угловой штуцер | 2 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4432055 | Запорный клапан | 2 |
| 30 | 4340525 | Адаптер | 2 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4208967 | Адаптер | 2 |
| 33 | 4634103 | Соединение свивел | 2 |
| 38 | 4296268 | Шланг | 2 |
| 40 | 4187328 | Уплотнительное кольцо | 2 |
| 41 | 4187308 | Уплотнительное кольцо | 4 |
| 46 | J931880 | Болт | 14 |
| 47 | J951018 | Гайка | 28 |
| 100 | A853366 | Угловой штуцер | 2 |
| 100A | 4506424 | Уплотнительное кольцо | 1 |
| 101 | 4506424 | Уплотнительное кольцо | 2 |
| 102 | 4209823 | Пробка | 2 |
| 103 | 4187308 | Уплотнительное кольцо | 2 |
| 104 | 4188136 | Гайка | 2 |
| 105 | 4189094 | Колпачок | 2 |
| 106 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
