Кондиционер (2) — HITACHI ZX350LC-5B

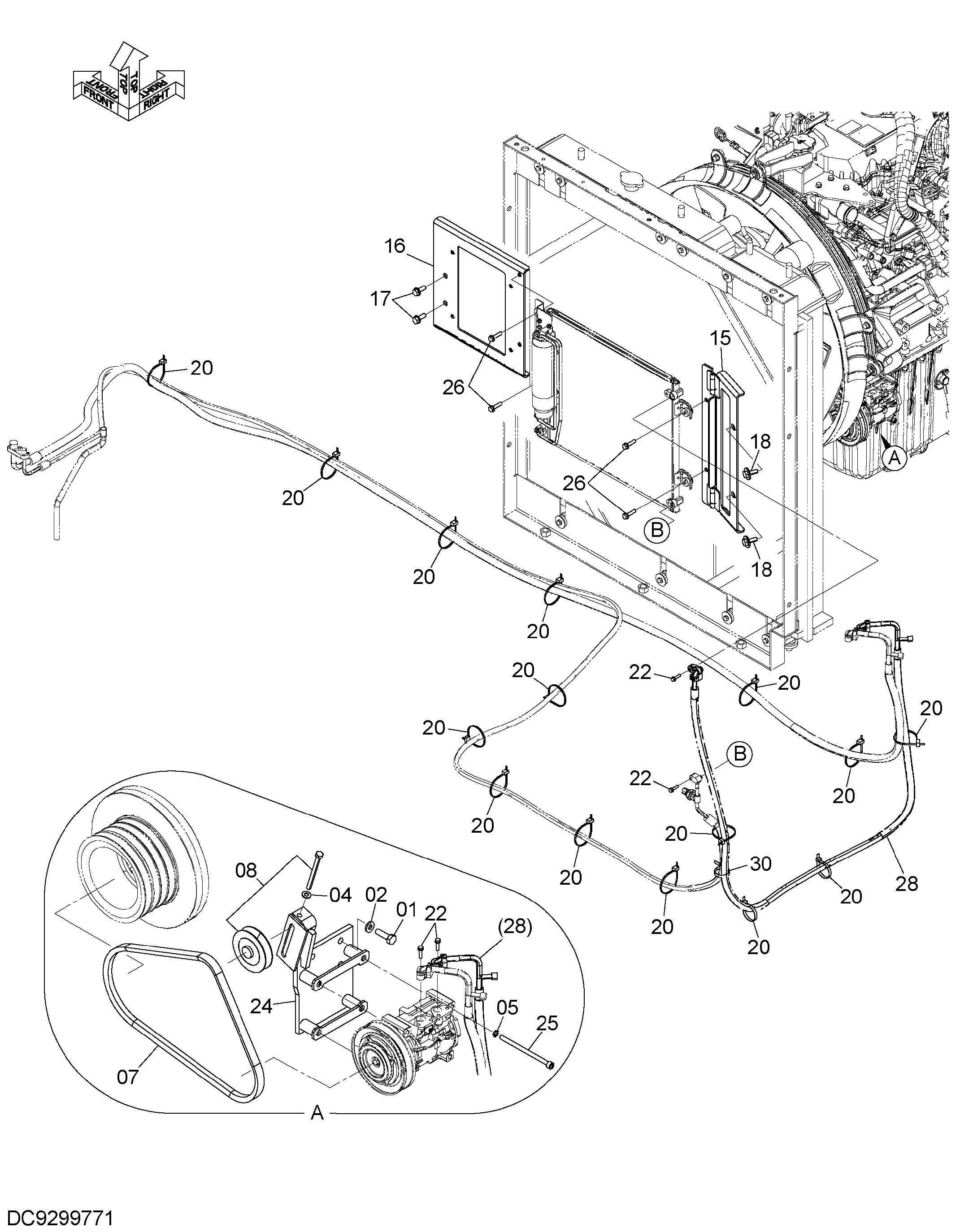

Заводская схема «Кондиционер (2)» для HITACHI ZX350LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921035 | Болт | 4 |
| 02 | J222010 | Шайба | 4 |
| 04 | A590108 | Плоская шайба | 1 |
| 05 | 4724292 | Шайба | 4 |
| 07 | 4612331 | Ремень V | 1 |
| 08 | 4346770 | Шкив | 1 |
| 15 | 8117101 | Кронштейн | 1 |
| 16 | 8117043 | Кронштейн | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J281030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 20 | 4055312 | Ленточный зажим | 15 |
| 22 | J260625 | Болт с шайбой | 4 |
| 22A | J900625 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 24 | 7057764 | Кронштейн | 1 |
| 25 | J780806 | Болт с внутренним шестигранником | 4 |
| 26 | J260835 | Болт с шайбой | 4 |
| 26A | J900835 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 4707539 | Шланг | 1 |
| 30 | 4254600 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
