Основные гидролинии (4) — HITACHI ZX350LC-3F-HCME

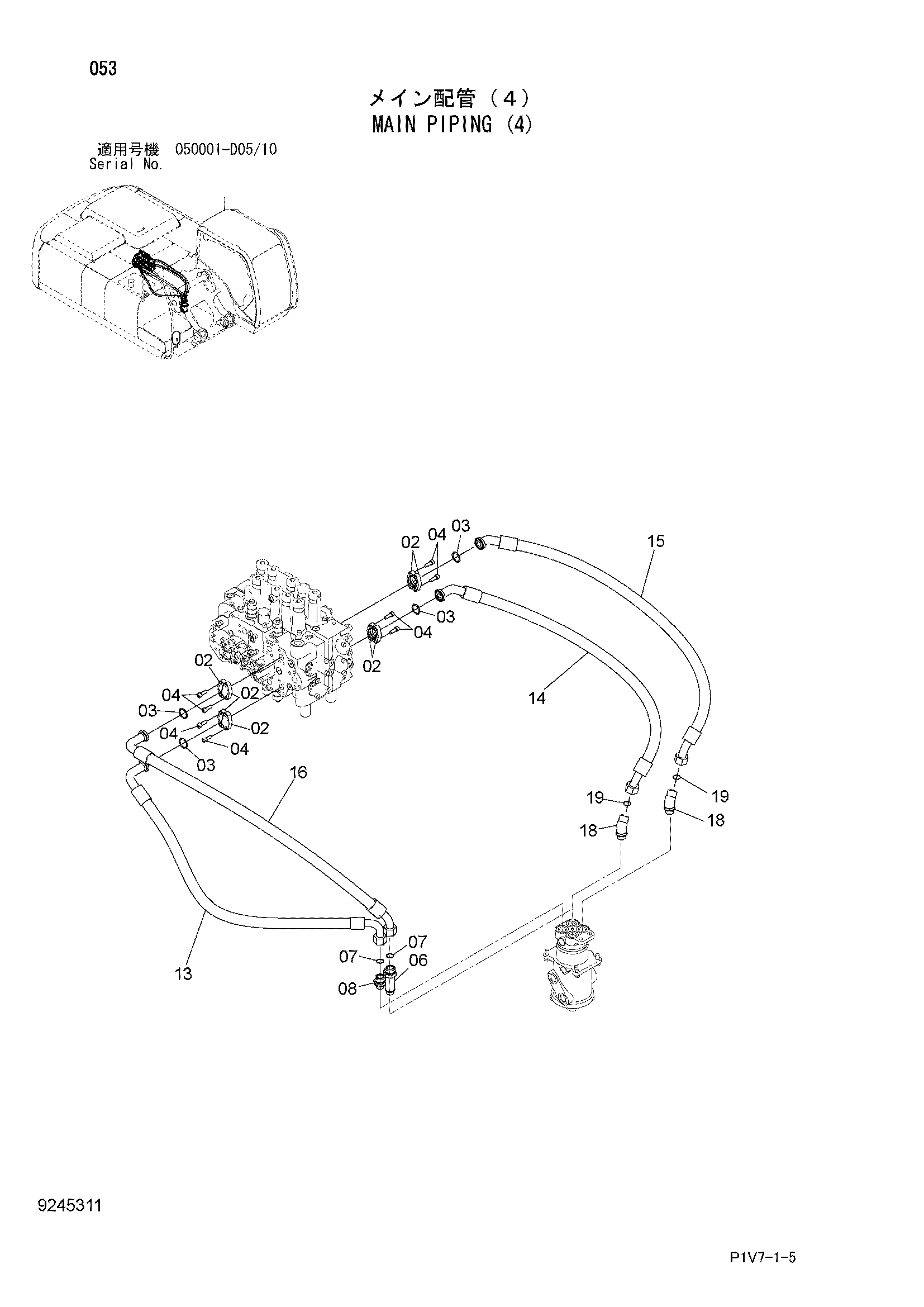

Заводская схема «Основные гидролинии (4)» для HITACHI ZX350LC-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 962453 | Разъёмный фланец | 8 |
| 03 | 966993 | Уплотнительное кольцо | 4 |
| 04 | J781030 | Болт с внутренним шестигранником | 16 |
| 06 | 4198411 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4189601 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 9260390 | Шланг в сборе | 1 |
| 13A | 4650798 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 3 |
| 14 | 9265023 | Шланг в сборе | 1 |
| 14A | 4655822 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 4 |
| 15 | 9265025 | Шланг в сборе | 1 |
| 15A | 4655823 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 5 |
| 16 | 9265016 | Шланг в сборе | 1 |
| 16A | 4655824 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 4 |
| 18 | 4252193 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
