Трубопроводы системы смазки (1.0m центральный стрела) — HITACHI ZX350LC-3-HCME

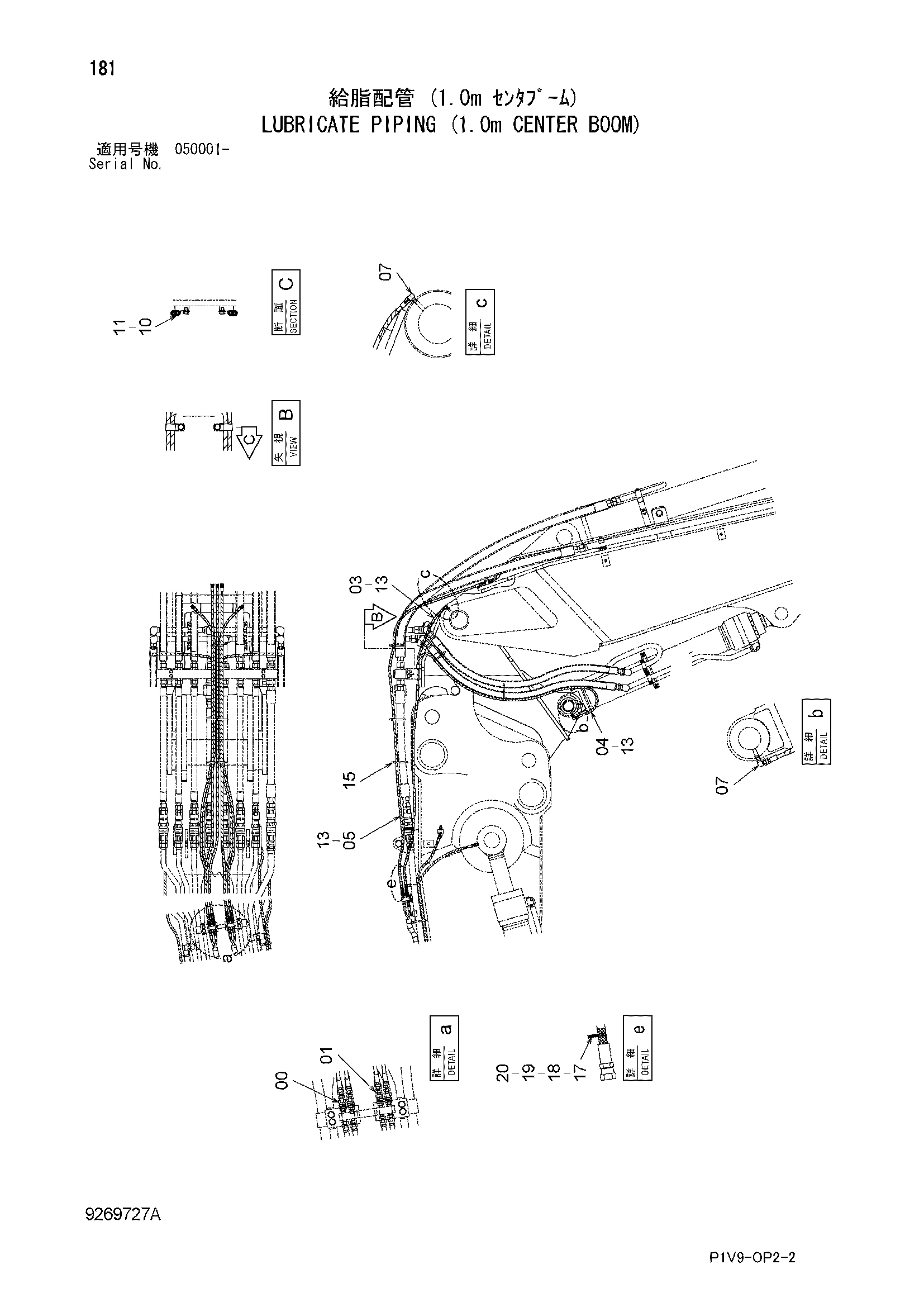

Заводская схема «Трубопроводы системы смазки (1.0m центральный стрела)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 7 |
| 01 | 4154651 | Адаптер | 7 |
| 03 | 4471866 | Шланг | 2 |
| 04 | 4269830 | Шланг | 2 |
| 05 | 4616397 | Шланг | 3 |
| 07 | 4154656 | Угловой штуцер | 4 |
| 10 | 4190292 | Зажим | 2 |
| 11 | J271016 | Болт с шайбой | 2 |
| 11A | J901016 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4327293 | Защитный кожух | 30 |
| 15 | 4121859 | Ленточный зажим | 10 |
| 17 | 4629639 | Ленточный зажим | 4 |
| 18 | 4629640 | Ленточный зажим | 4 |
| 19 | 4629641 | Ленточный зажим | 4 |
| 20 | 4629642 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
