Пилотные гидролинии (поворот) педаль(правый)(рама) — HITACHI ZX350LC-3-HCME

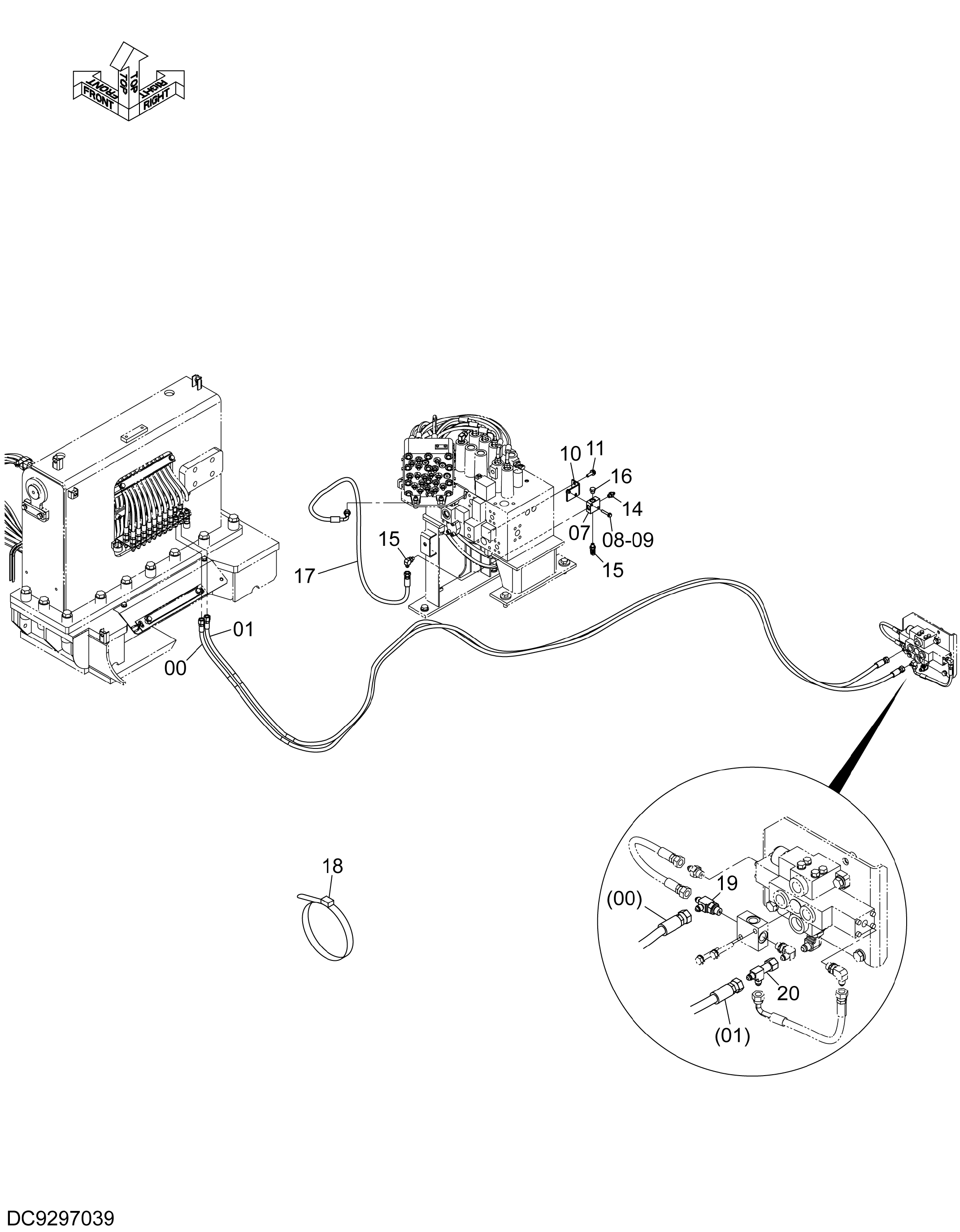

Заводская схема «Пилотные гидролинии (поворот) педаль(правый)(рама)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4692472 | Шланг | 1 |
| 01 | 4692473 | Шланг | 1 |
| 07 | 4411001 | Челночный клапан | 1 |
| 08 | J260845 | Болт с шайбой | 2 |
| 08A | J900845 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | J260870 | Болт с шайбой | 2 |
| 09A | J900870 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 9764485 | Кронштейн | 1 |
| 11 | J271035 | Болт с шайбой | 2 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | A852122 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852323 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9216739 | Шланг в сборе | 1 |
| 17A | 4453281 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | 4121859 | Ленточный зажим | 2 |
| 19 | 4239712 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4285108 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
