Шланг защита от разрыва клапан трубопроводы (2.3m средний рукоять)[EU](1) — HITACHI ZX350LC-3-HCME

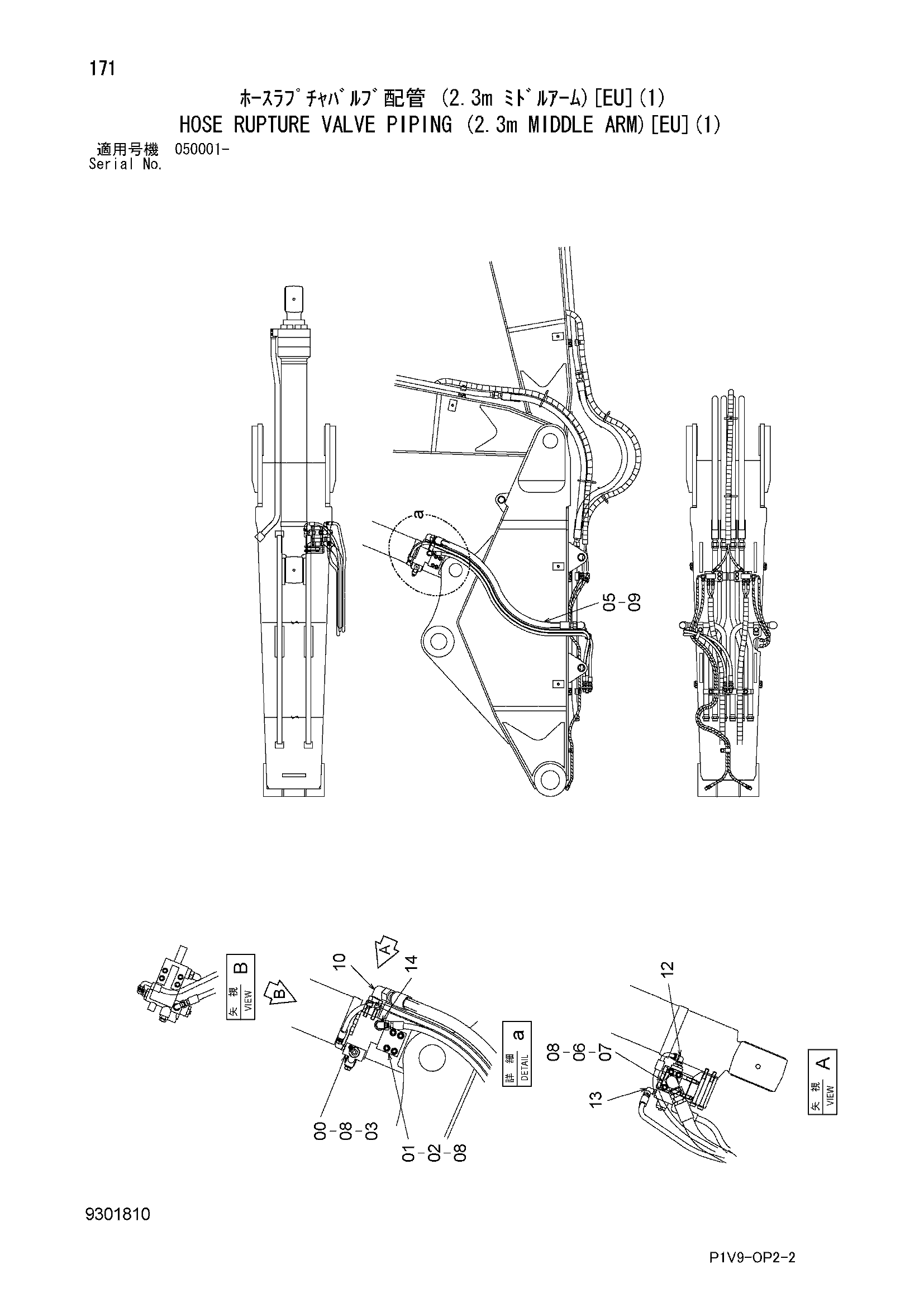

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2.3m средний рукоять)[EU](1)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZX350LC-3-HCME](/catalog-drawings/6a/6afd639c-2bea-42b2-ba73-489d0ca982eb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454691 | Удерживающий клапан | 1 |
| 01 | 3114274 | Блок | 1 |
| 02 | M341202 | Болт | 4 |
| 03 | M341211 | Болт с внутренним шестигранником | 4 |
| 05 | 4642505 | Шланг | 1 |
| 06 | M341240 | Болт с внутренним шестигранником | 4 |
| 07 | 3046126 | Фланец | 1 |
| 08 | A811035 | Уплотнительное кольцо | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 10 | A853388 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4133249 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
