Шланг защита от разрыва клапан трубопроводы (3.8m нижний стрела)[EU] — HITACHI ZX350LC-3-HCME

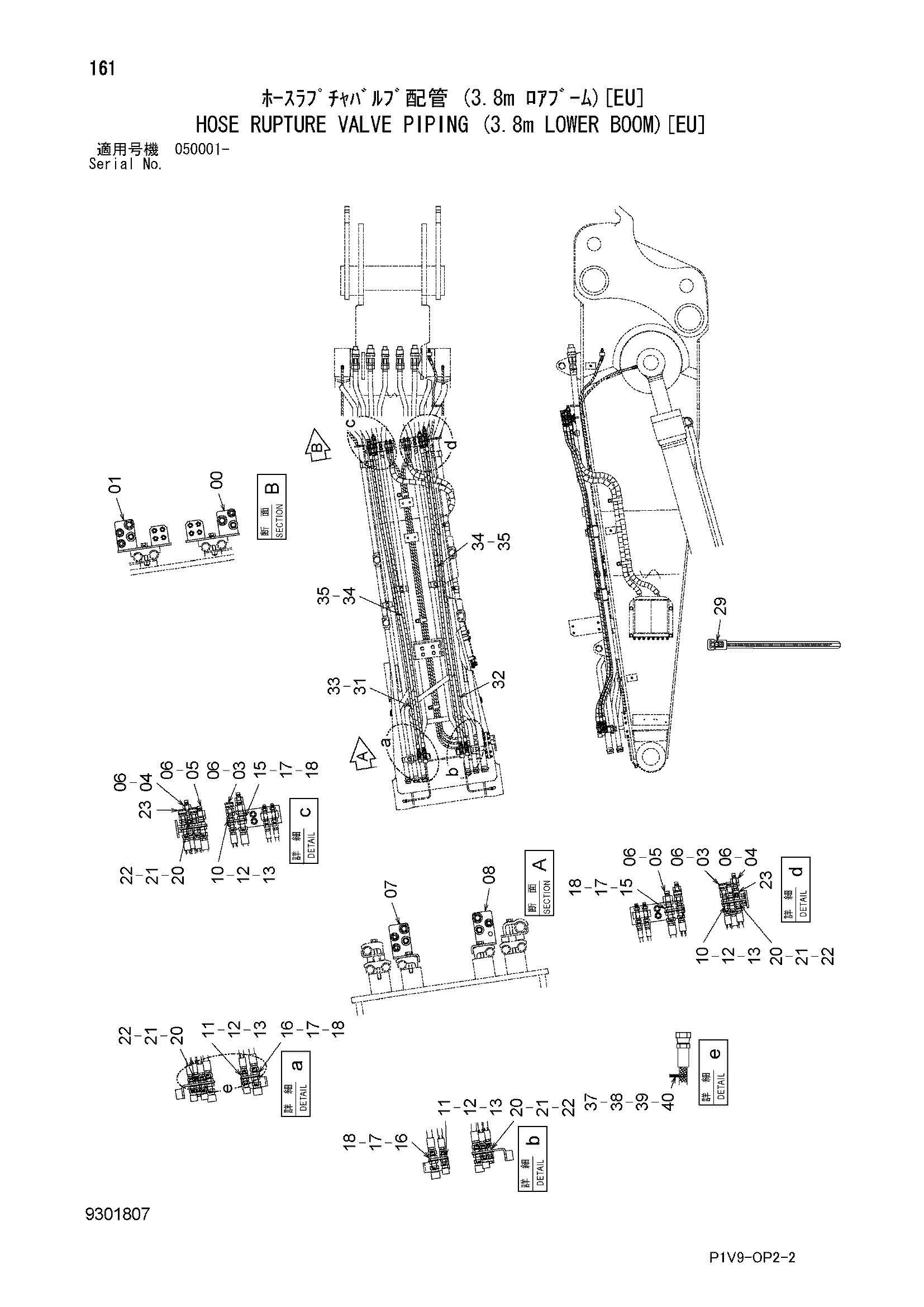

Заводская схема «Шланг защита от разрыва клапан трубопроводы (3.8m нижний стрела)[EU]» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (3.8m нижний стрела)[EU] HITACHI ZX350LC-3-HCME](/catalog-drawings/6e/6e7fbf0a-71b6-4809-be1c-193d1ffb1f9e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116936 | Блок | 1 |
| 01 | 8117440 | Блок | 1 |
| 03 | 4166236 | Самоуплотняющееся соединение | 3 |
| 04 | 4166109 | Самоуплотняющееся соединение | 2 |
| 05 | 4166110 | Самоуплотняющееся соединение | 2 |
| 06 | 4654945 | Ленточный зажим | 7 |
| 07 | 4694909 | Кронштейн | 1 |
| 08 | 4694910 | Кронштейн | 1 |
| 10 | 4361209 | Адаптер | 3 |
| 11 | 4202532 | Адаптер | 3 |
| 12 | 4202531 | Гайка | 6 |
| 13 | A590116 | Плоская шайба | 6 |
| 15 | 4361210 | Адаптер | 2 |
| 16 | 4315207 | Адаптер | 2 |
| 17 | 4316589 | Гайка | 4 |
| 18 | A590120 | Плоская шайба | 4 |
| 20 | 4200810 | Адаптер | 4 |
| 21 | 4200812 | Гайка | 4 |
| 22 | A590118 | Плоская шайба | 4 |
| 23 | 4316739 | Адаптер | 2 |
| 29 | 4121859 | Ленточный зажим | 8 |
| 31 | 9297376 | Шланг в сборе | 1 |
| 31A | 4693126 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 6 |
| 32 | 9297377 | Шланг в сборе | 1 |
| 32A | 4693127 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 6 |
| 33 | 9303949 | Шланг в сборе | 1 |
| 33A | 4701389 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 4 |
| 34 | 9303950 | Шланг в сборе | 2 |
| 34A | 4701390 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 4 |
| 35 | 9303951 | Шланг в сборе | 2 |
| 35A | 4467869 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 4 |
| 37 | 4629640 | Ленточный зажим | 2 |
| 38 | 4629642 | Ленточный зажим | 2 |
| 39 | 4629641 | Ленточный зажим | 2 |
| 40 | 4629639 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
