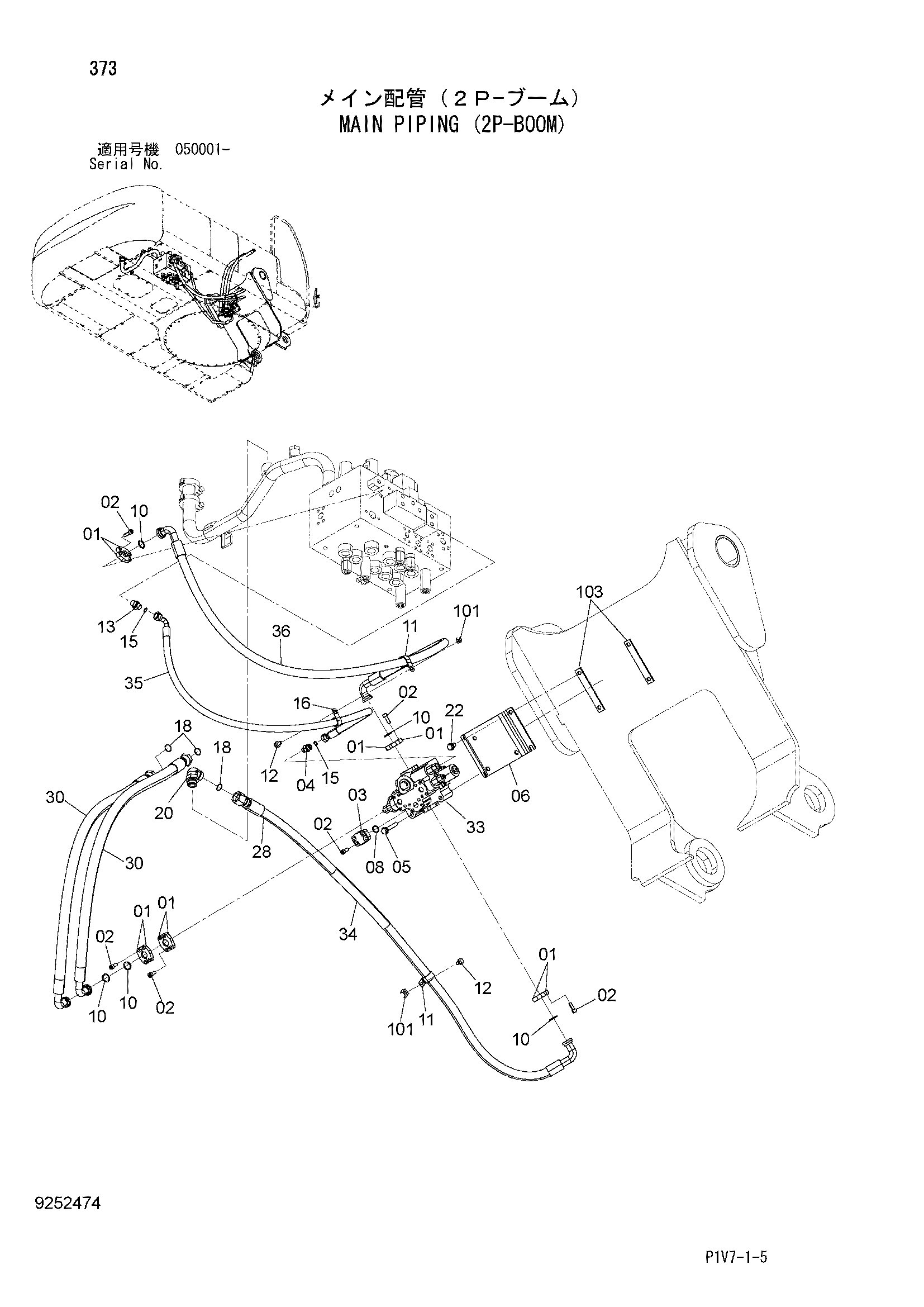

Основные гидролинии (2P-BOOM) — HITACHI ZX350LC-3-HCME
Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 10 |
| 02 | J781030 | Болт с внутренним шестигранником | 24 |
| 03 | 2046512 | Пластина | 1 |
| 04 | 4198407 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | J271290 | Болт с шайбой | 3 |
| 05A | J901290 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 8101592 | Кронштейн | 1 |
| 08 | 4314064 | Уплотнительное кольцо | 1 |
| 10 | 971489 | Уплотнительное кольцо | 5 |
| 11 | 4190264 | Зажим | 2 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | A853144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | 4190263 | Зажим | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 3 |
| 20 | A853388 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | J271230 | Болт с шайбой | 4 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 28 | 4631702 | Шланг | 1 |
| 30 | 9265008 | Шланг в сборе | 2 |
| 30A | 4631705 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 5 |
| 33 | 4602026 | Гидрораспределитель | 1 |
| 34 | 4327294 | Защитный кожух | 1 |
| 35 | 9268634 | Шланг в сборе | 1 |
| 35A | 4389105 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 5 |
| 36 | 9268635 | Шланг в сборе | 1 |
| 36A | 4655818 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 7 |
| 101 | 9761676 | Седло винта | 2 |
| 103 | 9764888 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
