Гидролинии рабочего оборудования (2.0m вставка стрела) — HITACHI ZX350LC-3-HCME

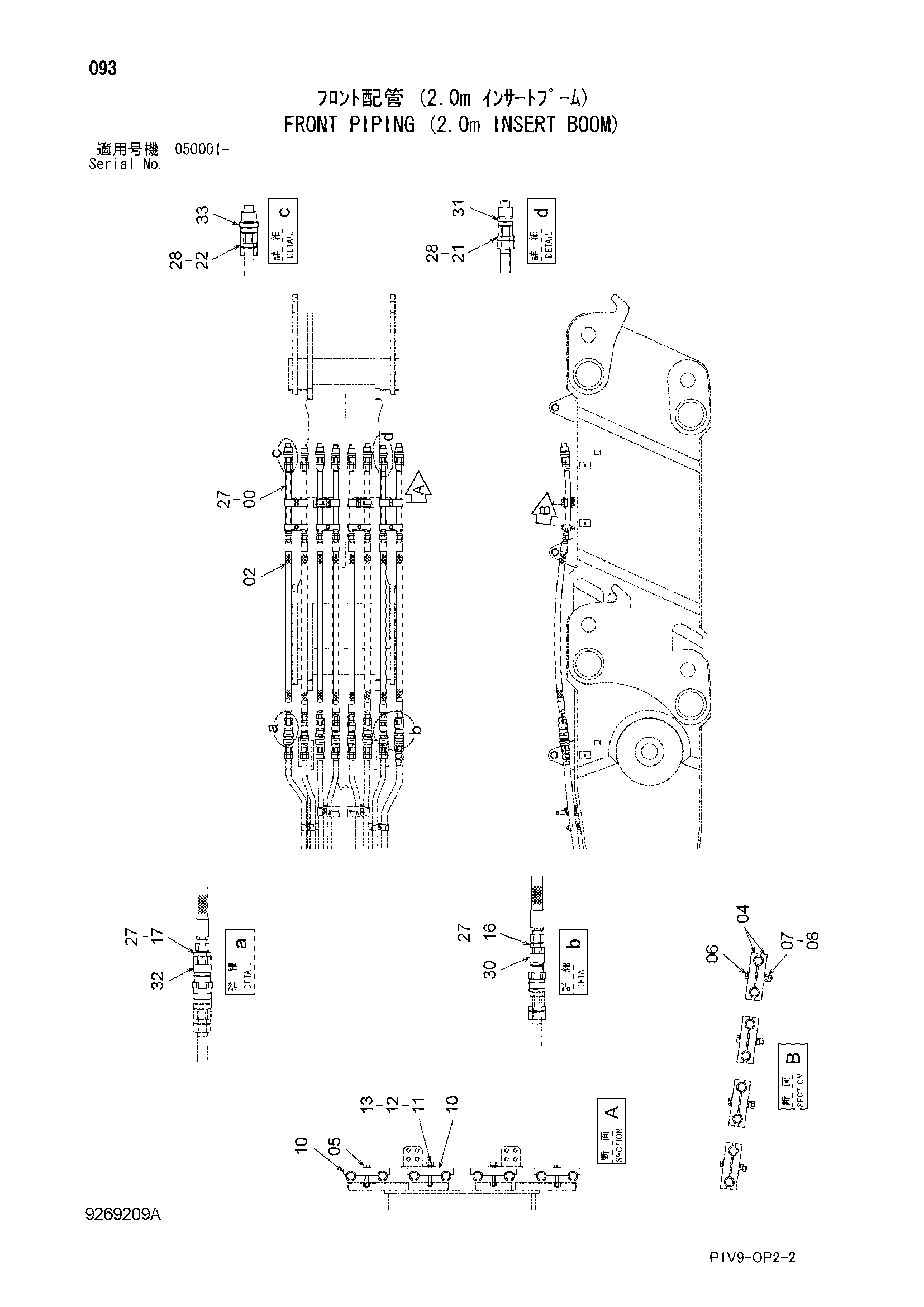

Заводская схема «Гидролинии рабочего оборудования (2.0m вставка стрела)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766825 | Трубка | 8 |
| 02 | 4250898 | Шланг | 8 |
| 04 | 4646349 | Хомут трубки | 8 |
| 05 | J271270 | Болт с шайбой | 4 |
| 05A | J901270 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271285 | Болт с шайбой | 4 |
| 06A | J901285 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J950012 | Гайка | 8 |
| 08 | A590912 | Пружинная шайба | 4 |
| 10 | 4646350 | Хомут трубки | 4 |
| 11 | J901275 | Болт | 4 |
| 12 | A590112 | Плоская шайба | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 16 | 4189535 | Адаптер | 4 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4249285 | Адаптер | 4 |
| 17A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 4207425 | Адаптер | 4 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4316041 | Адаптер | 4 |
| 22A | 970860 | Уплотнительное кольцо | 1 |
| 27 | 4187328 | Уплотнительное кольцо | 16 |
| 28 | 4187329 | Уплотнительное кольцо | 8 |
| 30 | 4665538 | Самоуплотняющееся соединение | 4 |
| 31 | 4665539 | Самоуплотняющееся соединение | 4 |
| 32 | 4665540 | Самоуплотняющееся соединение | 4 |
| 33 | 4665541 | Самоуплотняющееся соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
