Шланг защита от разрыва клапан трубопроводы (6.7m верхний стрела)[EU](1) — HITACHI ZX350LC-3-HCME

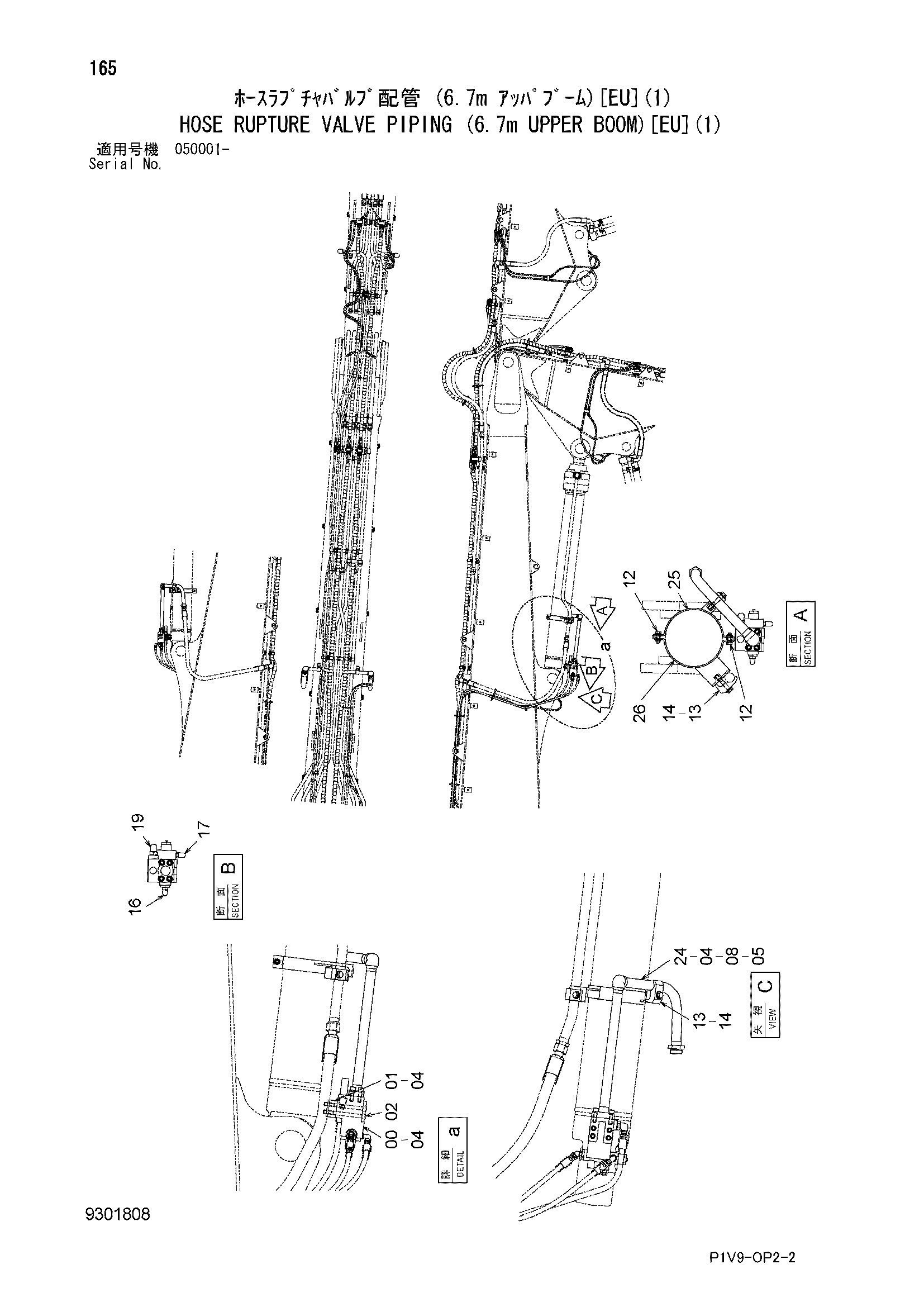

Заводская схема «Шланг защита от разрыва клапан трубопроводы (6.7m верхний стрела)[EU](1)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZX350LC-3-HCME](/catalog-drawings/f2/f269805a-4613-4d4a-8fbb-41578932e475.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454691 | Удерживающий клапан | 1 |
| 01 | 4689059 | Фланец | 1 |
| 02 | M341203 | Болт с внутренним шестигранником | 4 |
| 04 | A811035 | Уплотнительное кольцо | 3 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 08 | M341240 | Болт с внутренним шестигранником | 4 |
| 12 | J271035 | Болт с шайбой | 2 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4190127 | Хомут трубки | 2 |
| 14 | J271270 | Болт с шайбой | 2 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | A852223 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4133249 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 8117615 | Трубка | 1 |
| 25 | 8117616 | Хомут | 1 |
| 26 | 8117617 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
