Верхний стрела 4.2m — HITACHI ZX350LC-3-HCME

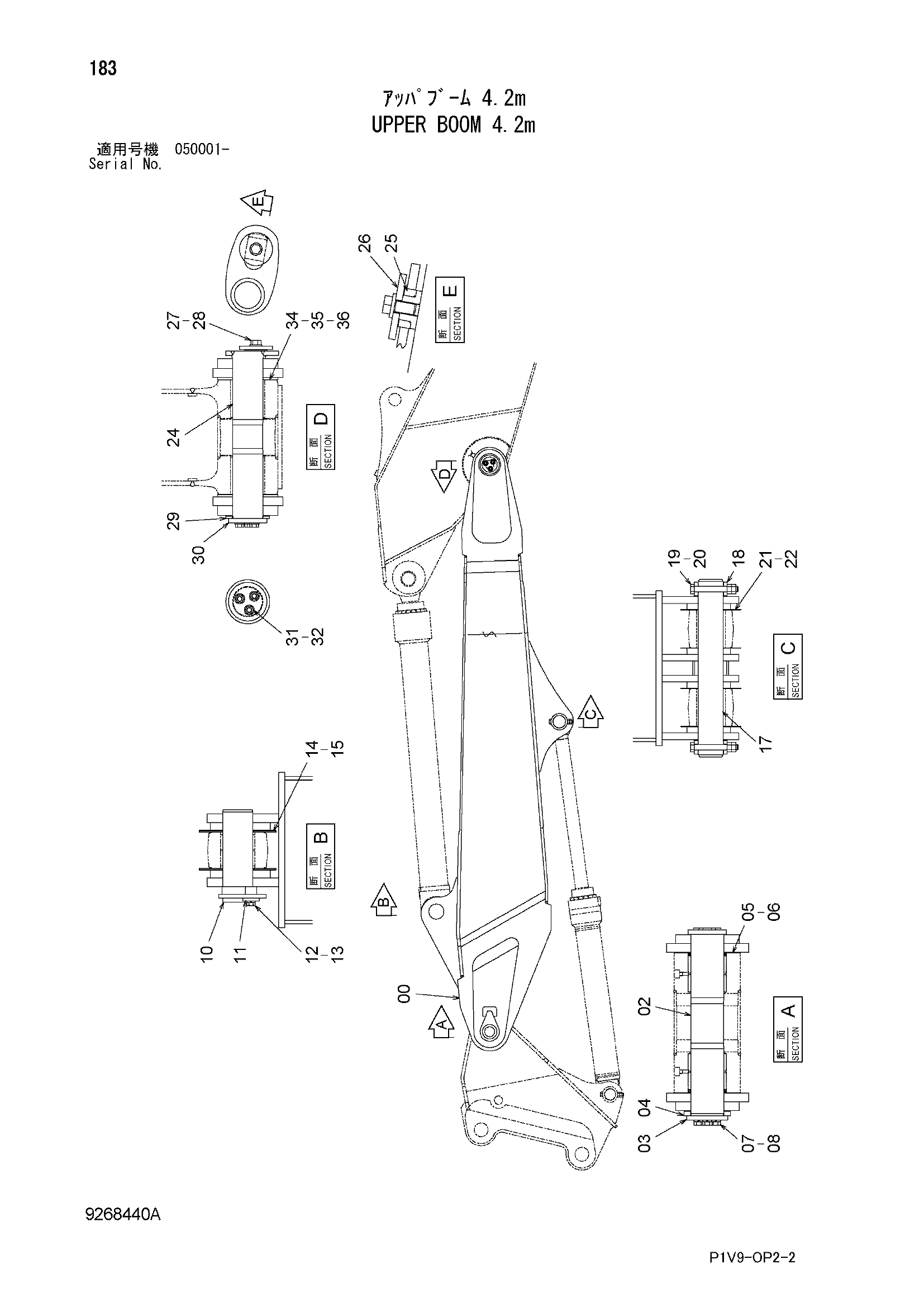

Заводская схема «Верхний стрела 4.2m» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051525 | Стрела верхний | 1 |
| 02 | 8103421 | Палец | 1 |
| 03 | 4647690 | Ограничитель | 1 |
| 04 | 4647684 | Проставка | 1 |
| 05 | 4647685 | Регулировочная шайба 1.0mm | 2 |
| 06 | 4647686 | Регулировочная шайба 2.0mm | 1 |
| 07 | J912050 | Болт | 3 |
| 08 | A590920 | Пружинная шайба | 3 |
| 10 | 8096435 | Палец | 1 |
| 11 | 4441471 | Пластина | 1 |
| 12 | J921840 | Болт | 1 |
| 13 | J222018 | Шайба | 1 |
| 14 | 4445635 | Упорная пластина 1.0mm | 1 |
| 15 | 4445636 | Упорная пластина 2.0mm | 1 |
| 17 | 3108792 | Палец | 1 |
| 18 | 4067720 | Ограничитель | 2 |
| 19 | 4435126 | Стопорный палец | 2 |
| 20 | J950020 | Гайка | 4 |
| 21 | 4444284 | Упорная пластина 1.0mm | 4 |
| 22 | 4444285 | Упорная пластина 2.0mm | 2 |
| 24 | 8092014 | Палец | 1 |
| 25 | 4611688 | Блок | 1 |
| 26 | 4611733 | Пластина | 1 |
| 27 | J922245 | Болт | 1 |
| 28 | J222022 | Шайба | 1 |
| 29 | 4611648 | Проставка | 1 |
| 30 | 4611642 | Ограничитель | 1 |
| 31 | J921850 | Болт | 3 |
| 32 | J222018 | Шайба | 3 |
| 34 | 4445635 | Упорная пластина 1.0mm | 2 |
| 35 | 4445636 | Упорная пластина 2.0mm | 1 |
| 36 | 4460373 | Упорная пластина 1.5mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
