Пилотные гидролинии (H)(пол) — HITACHI ZX350LC-3-HCME

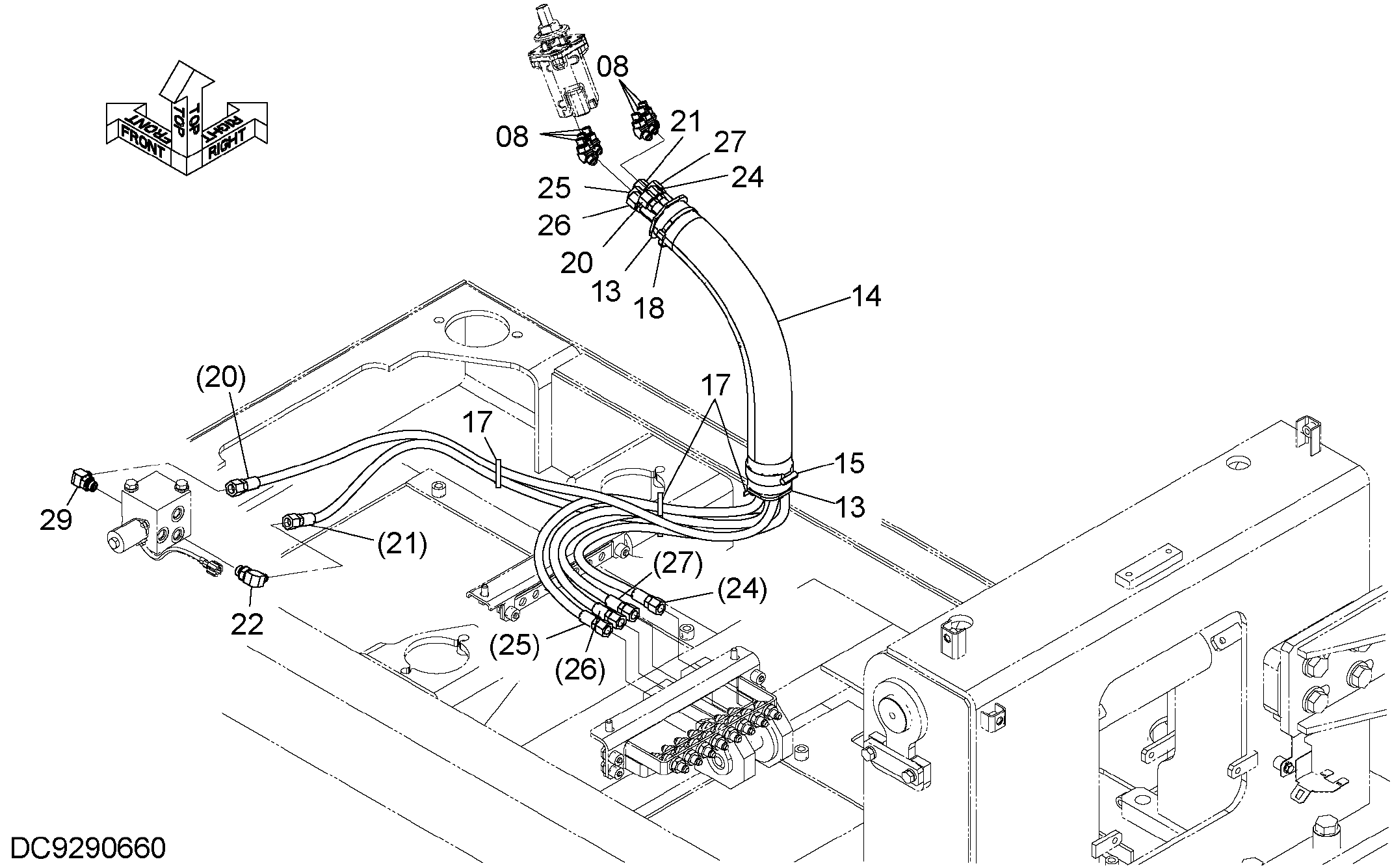

Заводская схема «Пилотные гидролинии (H)(пол)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 3079728 | Втулка | 2 |
| 14 | 4629782 | Шланг | 1 |
| 15 | 4351774 | Хомут шланга | 1 |
| 17 | 4055312 | Ленточный зажим | 3 |
| 18 | 4323613 | Ленточный зажим | 1 |
| 20 | 4258887 | Шланг | 1 |
| 21 | 4291285 | Шланг | 1 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4486625 | Шланг | 1 |
| 25 | 4660223 | Шланг | 1 |
| 26 | 4333503 | Шланг | 1 |
| 27 | 4486632 | Шланг | 1 |
| 29 | 4711798 | Фильтр | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
