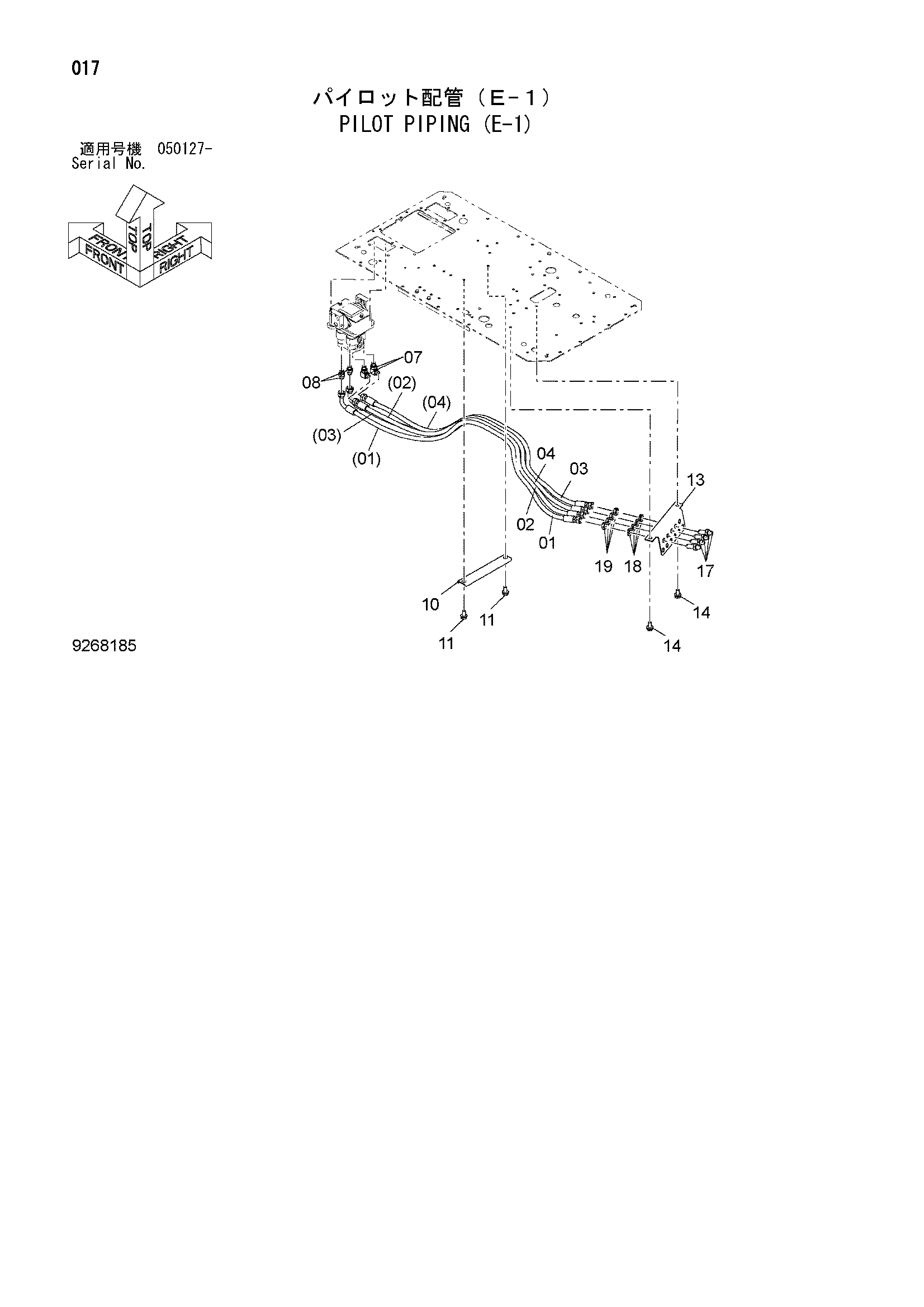

Пилотные гидролинии (E-1) — HITACHI ZX350LC-3-HCME
Заводская схема «Пилотные гидролинии (E-1)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4661918 | Шланг (I) | 1 |
| 02 | 4661919 | Шланг (J) | 1 |
| 03 | 4661920 | Шланг (K) | 1 |
| 04 | 4661921 | Шланг (левый) | 1 |
| 07 | A852323 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4436124 | Хомут шланга | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 3109059 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4202532 | Адаптер | 4 |
| 18 | A590914 | Пружинная шайба | 4 |
| 19 | 4202531 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
