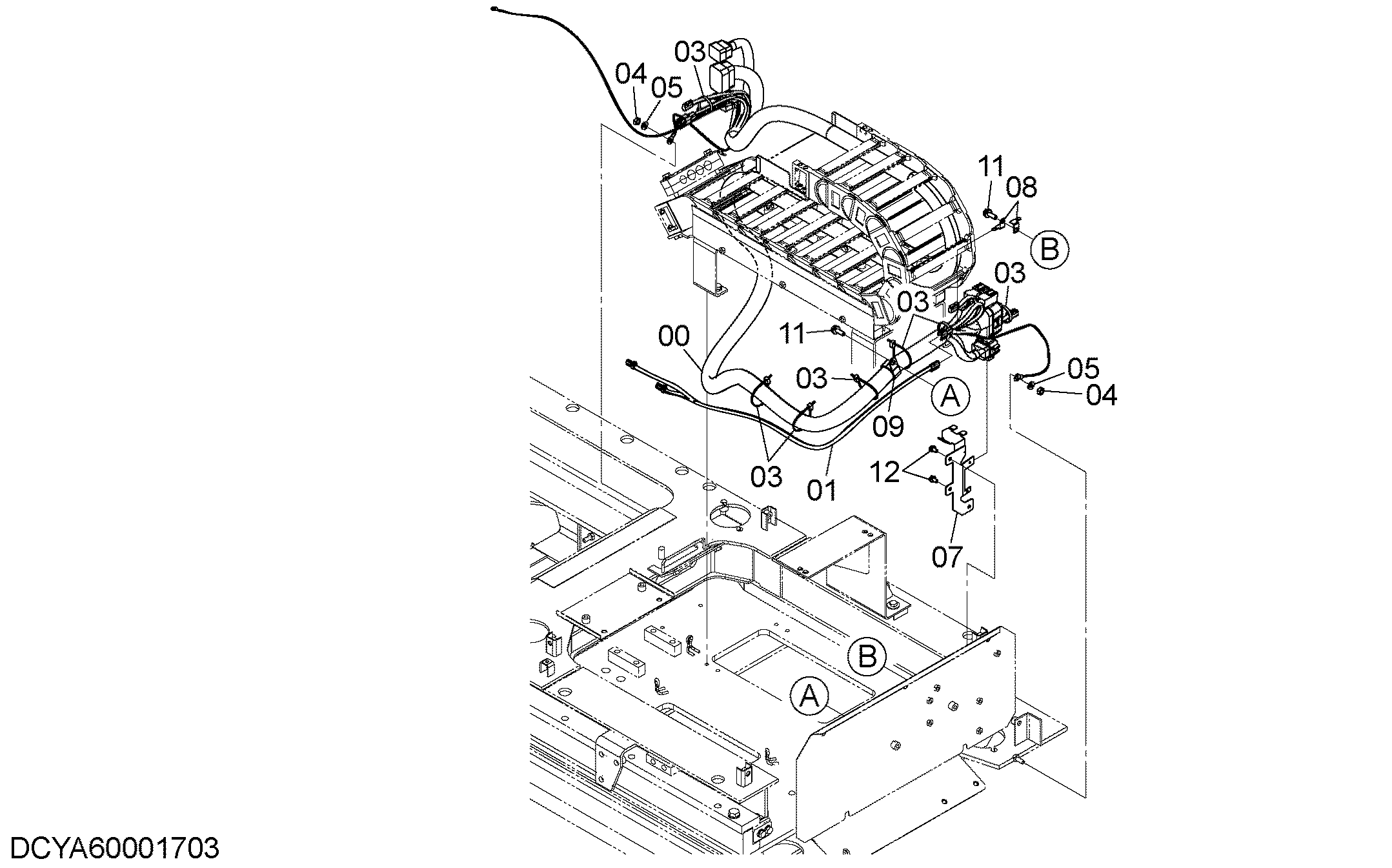

Электрооборудование (слидинг кабина) — HITACHI ZX350LC-3-HCME
Заводская схема «Электрооборудование (слидинг кабина)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00002533 | Жгут проводов | 1 |
| 01 | YA00002112 | Жгут проводов | 1 |
| 03 | 4055312 | Ленточный зажим | 15 |
| 04 | J950010 | Гайка | 2 |
| 05 | A590110 | Плоская шайба | 2 |
| 07 | 4661732 | Кронштейн | 1 |
| 08 | 4257159 | Кронштейн | 2 |
| 09 | 4193848 | Зажим | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
