Поворот трубопроводы (6.7m верхний стрела)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX350LC-3-HCME
Заводская схема «Поворот трубопроводы (6.7m верхний стрела)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

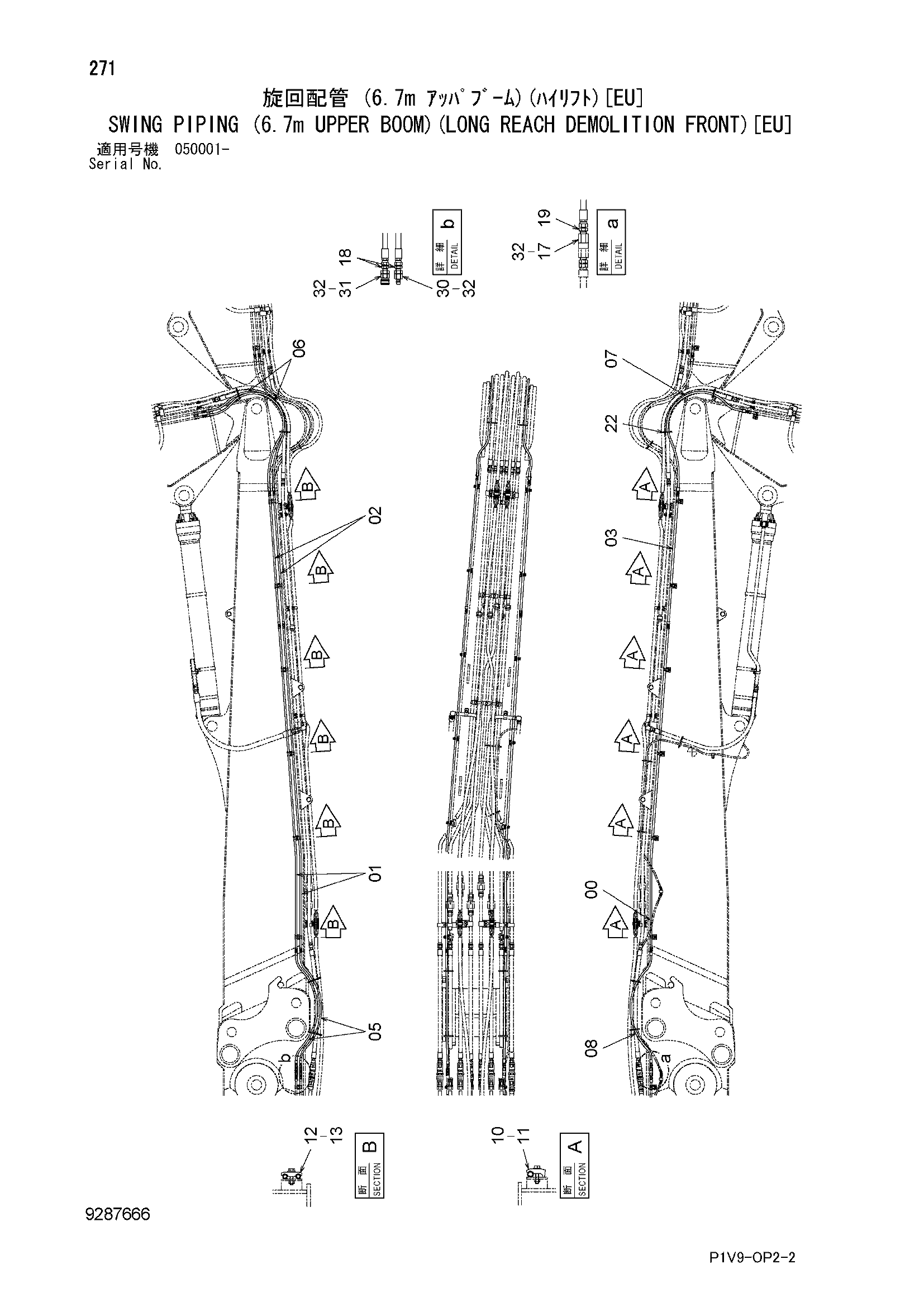

![Схема Поворот трубопроводы (6.7m верхний стрела)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX350LC-3-HCME](/catalog-drawings/ae/ae64b40d-455e-41dc-b5c2-f991e18265b1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112330 | Трубка | 1 |
| 01 | 8106737 | Трубка | 2 |
| 02 | 9765398 | Трубка | 2 |
| 03 | 9768994 | Трубка | 1 |
| 05 | 4304423 | Шланг | 2 |
| 06 | 4633202 | Шланг | 2 |
| 07 | 4681498 | Шланг | 1 |
| 08 | 4305271 | Шланг | 1 |
| 10 | J271255 | Болт с шайбой | 6 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4190125 | Хомут трубки | 6 |
| 12 | 4189858 | Хомут трубки | 6 |
| 13 | J271250 | Болт с шайбой | 6 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 17 | 4166235 | Самоуплотняющееся соединение | 1 |
| 18 | 4154652 | Адаптер | 2 |
| 19 | 4154653 | Адаптер | 1 |
| 22 | 4121859 | Ленточный зажим | 10 |
| 30 | 4166109 | Самоуплотняющееся соединение | 1 |
| 31 | 4166236 | Самоуплотняющееся соединение | 1 |
| 32 | 4654945 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
