Поворот трубопроводы (2.0m вставка стрела)(удлинённый вылет демонтажный передний) — HITACHI ZX350LC-3-HCME

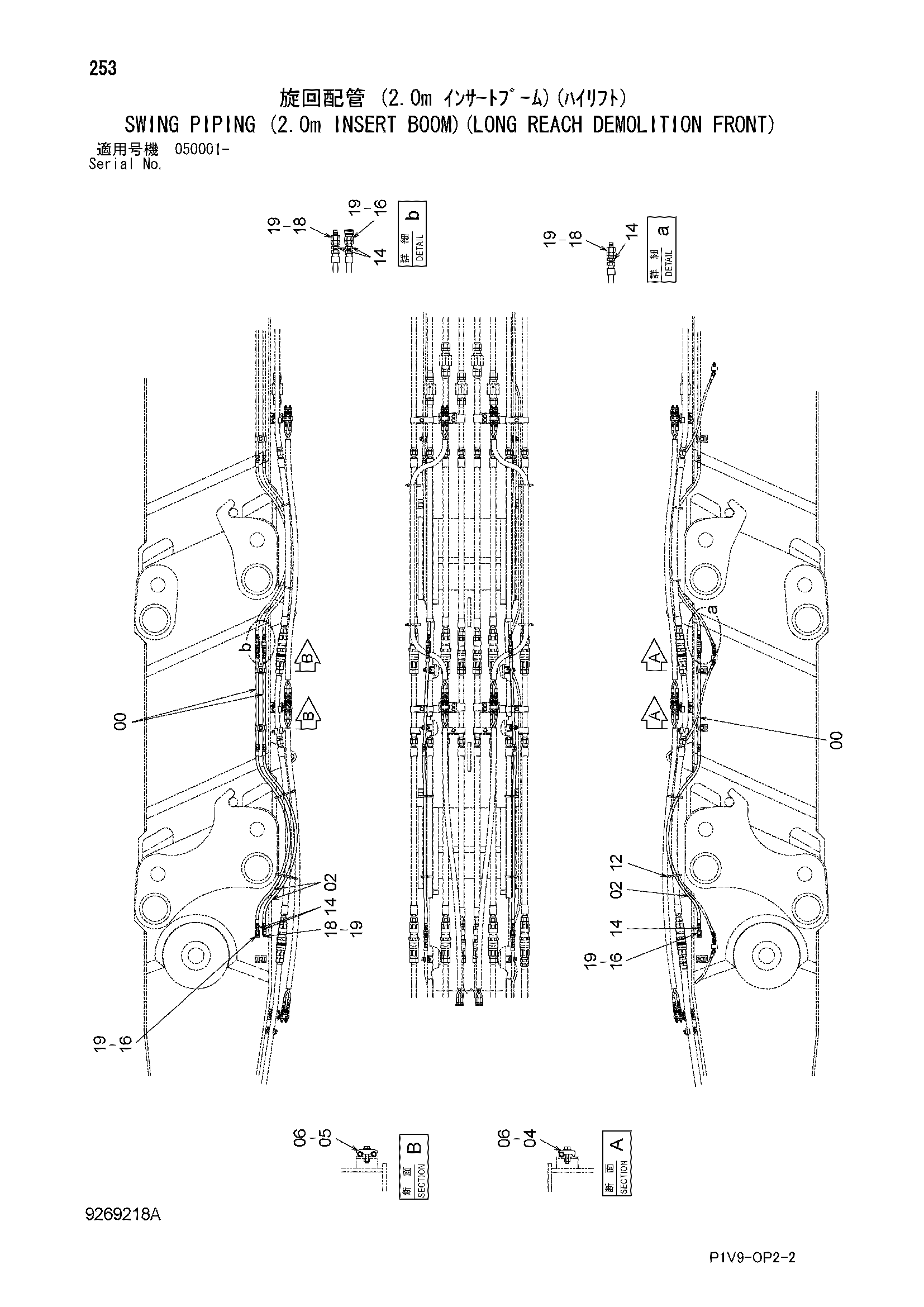

Заводская схема «Поворот трубопроводы (2.0m вставка стрела)(удлинённый вылет демонтажный передний)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766833 | Трубка | 3 |
| 02 | 4304423 | Шланг | 3 |
| 04 | 4190124 | Хомут трубки | 2 |
| 05 | 4189858 | Хомут трубки | 2 |
| 06 | J271250 | Болт с шайбой | 4 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 12 | 4121859 | Ленточный зажим | 6 |
| 14 | 4154652 | Адаптер | 6 |
| 16 | 4166236 | Самоуплотняющееся соединение | 3 |
| 18 | 4166109 | Самоуплотняющееся соединение | 3 |
| 19 | 4654945 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
