Гидролинии рабочего оборудования (6.7m верхний стрела) — HITACHI ZX350LC-3-HCME

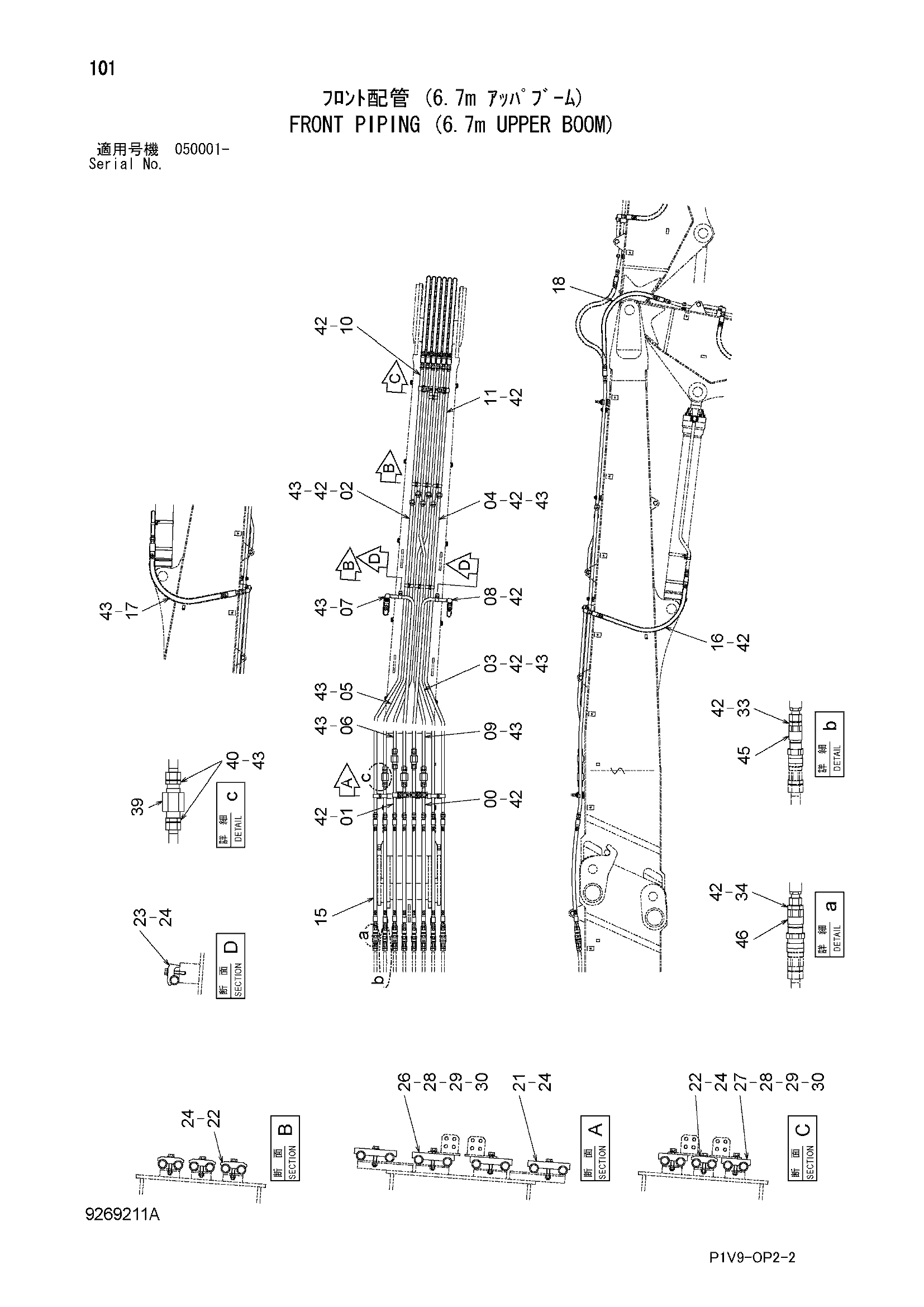

Заводская схема «Гидролинии рабочего оборудования (6.7m верхний стрела)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766826 | Трубка | 3 |
| 01 | 9766827 | Трубка | 2 |
| 02 | 8106721 | Трубка | 1 |
| 03 | 8106722 | Трубка | 1 |
| 04 | 8106723 | Трубка | 1 |
| 05 | 8106724 | Трубка | 1 |
| 06 | 8106725 | Трубка | 1 |
| 07 | 8106726 | Трубка | 1 |
| 08 | 8106727 | Трубка | 1 |
| 09 | 8106728 | Трубка | 1 |
| 10 | 9766828 | Трубка | 3 |
| 11 | 9766829 | Трубка | 3 |
| 15 | 4250898 | Шланг | 8 |
| 16 | 4400848 | Шланг | 1 |
| 17 | 4642622 | Шланг | 1 |
| 18 | 4465144 | Шланг | 6 |
| 21 | 4646349 | Хомут трубки | 2 |
| 22 | 4189860 | Хомут трубки | 7 |
| 23 | 4190127 | Хомут трубки | 2 |
| 24 | J271270 | Болт с шайбой | 11 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4646350 | Хомут трубки | 2 |
| 27 | 4612395 | Хомут трубки | 2 |
| 28 | J901275 | Болт | 8 |
| 29 | A590112 | Плоская шайба | 8 |
| 30 | A590912 | Пружинная шайба | 8 |
| 33 | 4189535 | Адаптер | 4 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4249285 | Адаптер | 4 |
| 34A | 970860 | Уплотнительное кольцо | 1 |
| 39 | 9075046 | Клапан замедленного возврата | 5 |
| 40 | 4207425 | Адаптер | 10 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 42 | 4187328 | Уплотнительное кольцо | 24 |
| 43 | 4187329 | Уплотнительное кольцо | 18 |
| 45 | 4665538 | Самоуплотняющееся соединение | 4 |
| 46 | 4665540 | Самоуплотняющееся соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
