Верхний стрела 6.7m — HITACHI ZX350LC-3-HCME

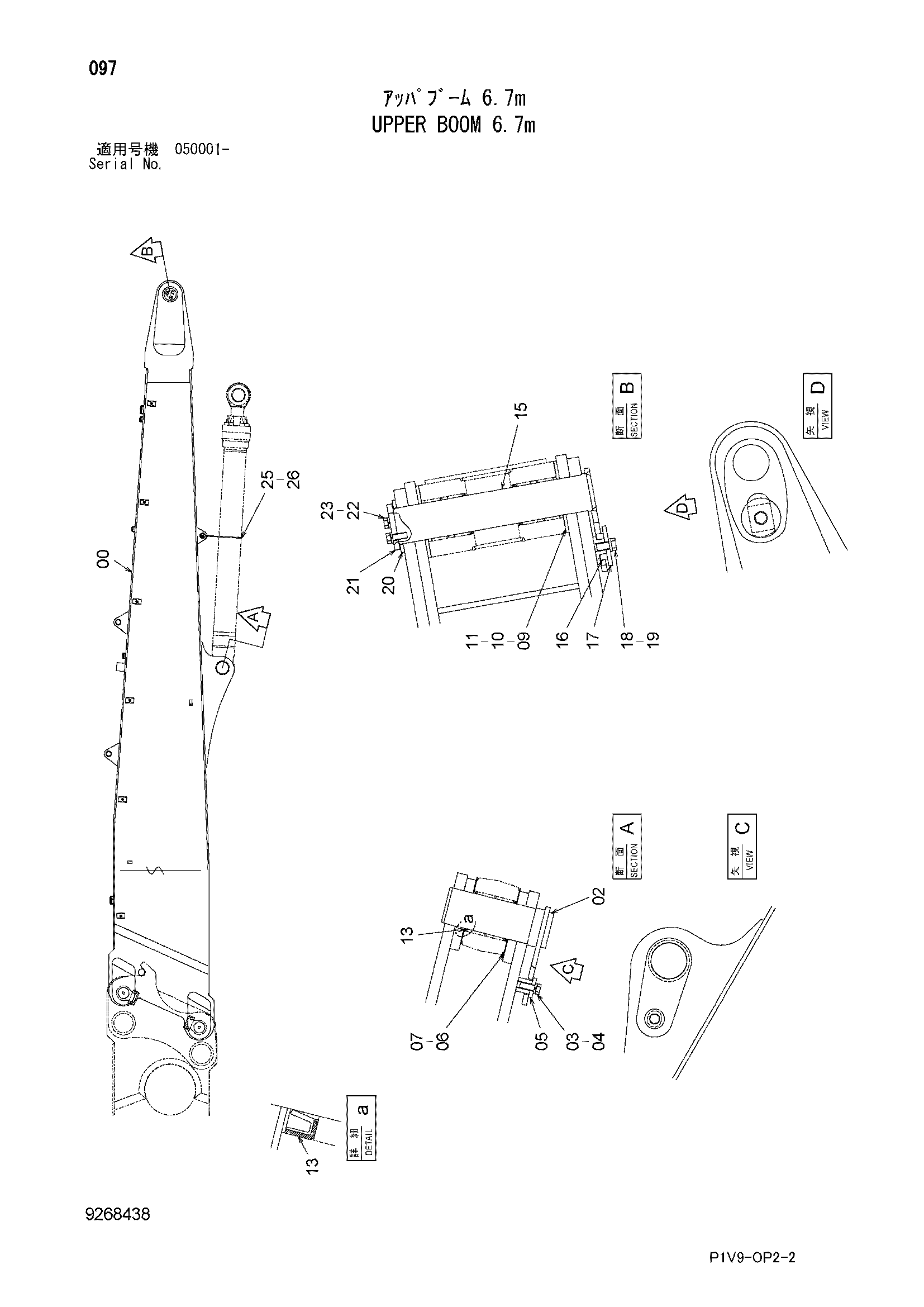

Заводская схема «Верхний стрела 6.7m» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051524 | Стрела верхний | 1 |
| 02 | 8080628 | Палец | 1 |
| 03 | J921840 | Болт | 1 |
| 04 | J257218 | Пружинная шайба | 1 |
| 05 | 4441471 | Пластина | 1 |
| 06 | 4445635 | Упорная пластина 1.0mm | 2 |
| 07 | 4445636 | Упорная пластина 2.0mm | 1 |
| 09 | 4445635 | Упорная пластина 1.0mm | 2 |
| 10 | 4445636 | Упорная пластина 2.0mm | 1 |
| 11 | 4460373 | Упорная пластина 1.5mm | 1 |
| 13 | 4085479 | Пылезащитное уплотнение | 4 |
| 15 | 8092014 | Палец | 1 |
| 16 | 4611688 | Блок | 1 |
| 17 | 4611733 | Пластина | 1 |
| 18 | J922245 | Болт | 1 |
| 19 | J222022 | Шайба | 1 |
| 20 | 4611648 | Проставка | 1 |
| 21 | 4611642 | Ограничитель | 1 |
| 22 | J921850 | Болт | 3 |
| 23 | J222018 | Шайба | 3 |
| 25 | 4464885 | Канат провод | 1 |
| 26 | 4048480 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
