Трубопроводы системы смазки (2.3m средний рукоять) — HITACHI ZX350LC-3-HCME

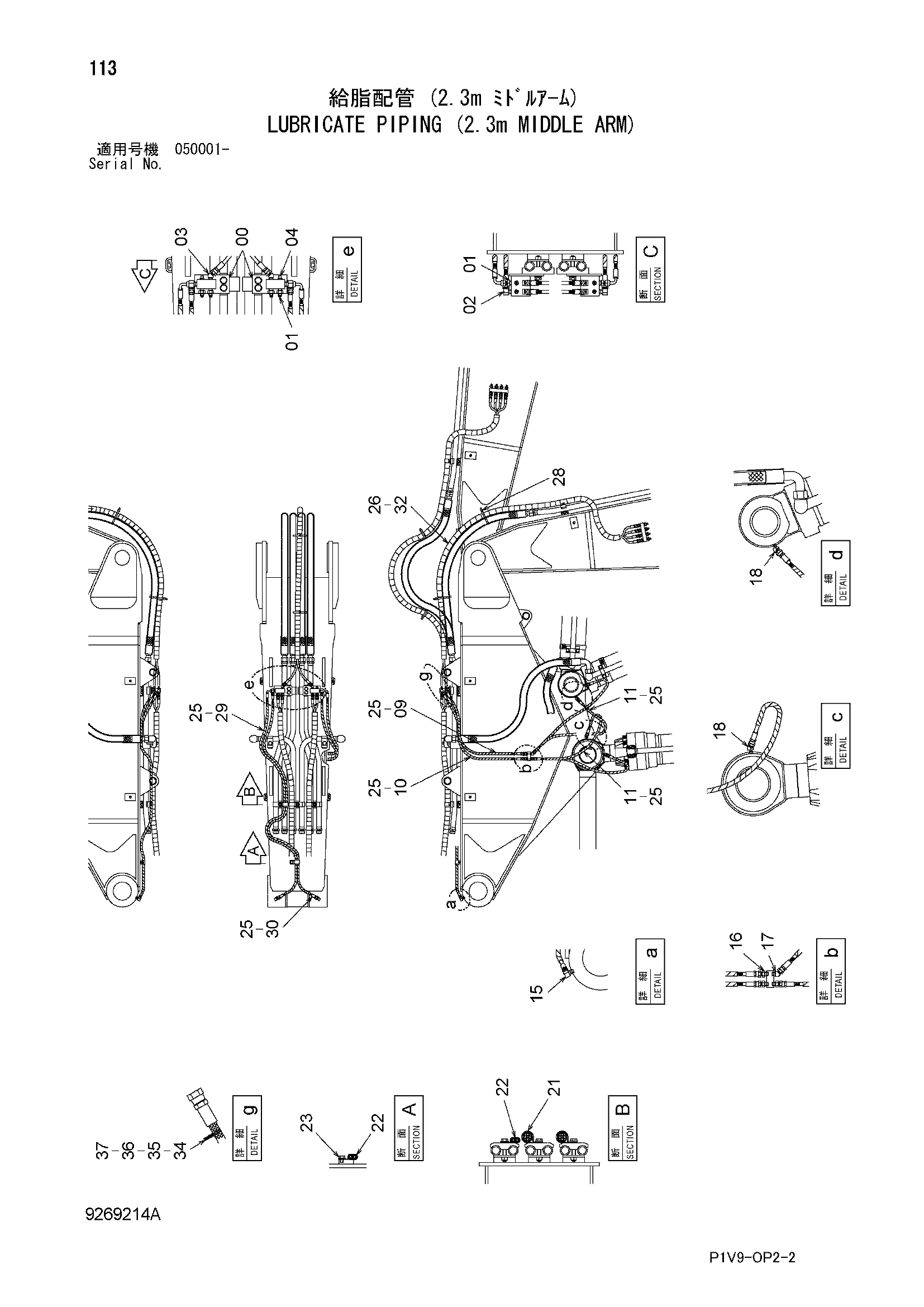

Заводская схема «Трубопроводы системы смазки (2.3m средний рукоять)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103125 | Блок | 2 |
| 01 | 4154651 | Адаптер | 10 |
| 02 | 4154656 | Угловой штуцер | 2 |
| 03 | 4154655 | Угловой штуцер | 4 |
| 04 | 94-2022 | Пробка | 4 |
| 09 | 4282410 | Шланг | 1 |
| 10 | 4477510 | Шланг | 1 |
| 11 | 4631078 | Шланг | 2 |
| 15 | 4154656 | Угловой штуцер | 2 |
| 16 | 4154651 | Адаптер | 3 |
| 17 | 4154655 | Угловой штуцер | 1 |
| 18 | 4298745 | Угловой штуцер | 2 |
| 21 | 4190264 | Зажим | 2 |
| 22 | 4190292 | Зажим | 2 |
| 23 | J271016 | Болт с шайбой | 1 |
| 23A | J901016 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4327293 | Защитный кожух | 14 |
| 26 | 4487203 | Защитный кожух | 1 |
| 28 | 4121859 | Ленточный зажим | 10 |
| 29 | 4634388 | Шланг | 1 |
| 30 | 4648461 | Шланг | 1 |
| 32 | 4486008 | Шланг | 4 |
| 34 | 4629639 | Ленточный зажим | 4 |
| 35 | 4629640 | Ленточный зажим | 4 |
| 36 | 4629641 | Ленточный зажим | 6 |
| 37 | 4629642 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
