Шланг защита от разрыва клапан трубопроводы (основной)[EU] — HITACHI ZX350LC-3-HCME
Заводская схема «Шланг защита от разрыва клапан трубопроводы (основной)[EU]» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

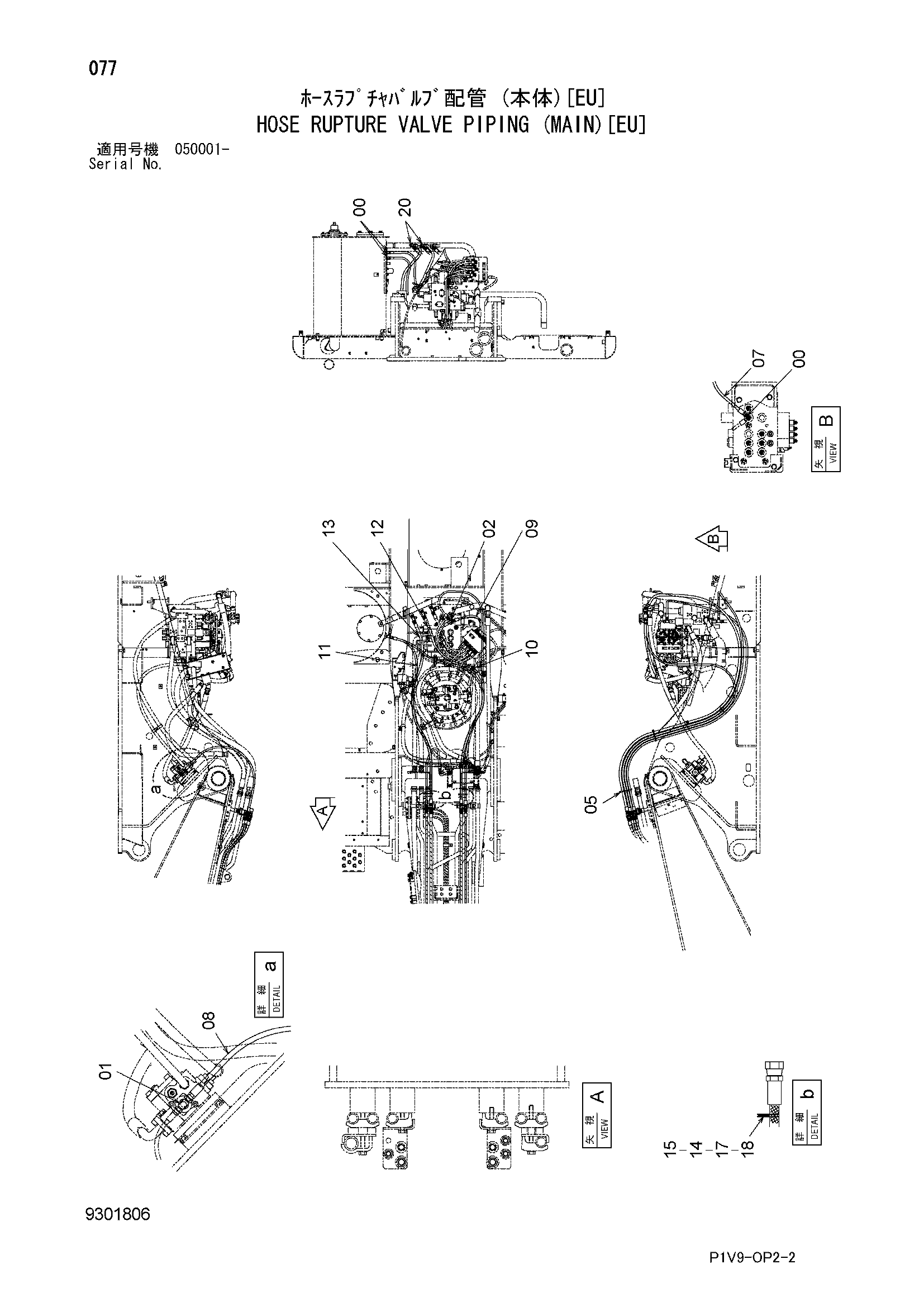

![Схема Шланг защита от разрыва клапан трубопроводы (основной)[EU] HITACHI ZX350LC-3-HCME](/catalog-drawings/79/7924f4ac-3836-4522-98fb-bf87ff43fb7a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852433 | Тройник | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4249344 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4208910 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4121859 | Ленточный зажим | 10 |
| 07 | 9293742 | Шланг в сборе | 1 |
| 07A | 4688303 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 7 |
| 08 | 9303945 | Шланг в сборе | 1 |
| 08A | 4664729 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 4 |
| 09 | 9300607 | Шланг в сборе | 1 |
| 09A | 4697507 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 6 |
| 10 | 9303952 | Шланг в сборе | 1 |
| 10A | 4701408 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 6 |
| 11 | 9303953 | Шланг в сборе | 1 |
| 11A | 4701409 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 5 |
| 12 | 9297380 | Шланг в сборе | 1 |
| 12A | 4693130 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 7 |
| 13 | 9300609 | Шланг в сборе | 1 |
| 13A | 4697509 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 6 |
| 14 | 4629642 | Ленточный зажим | 1 |
| 15 | 4629640 | Ленточный зажим | 1 |
| 17 | 4629641 | Ленточный зажим | 1 |
| 18 | 4629639 | Ленточный зажим | 2 |
| 20 | A852444 | Тройник | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
