Рукоять (2) — HITACHI ZX350LC-3-HCME

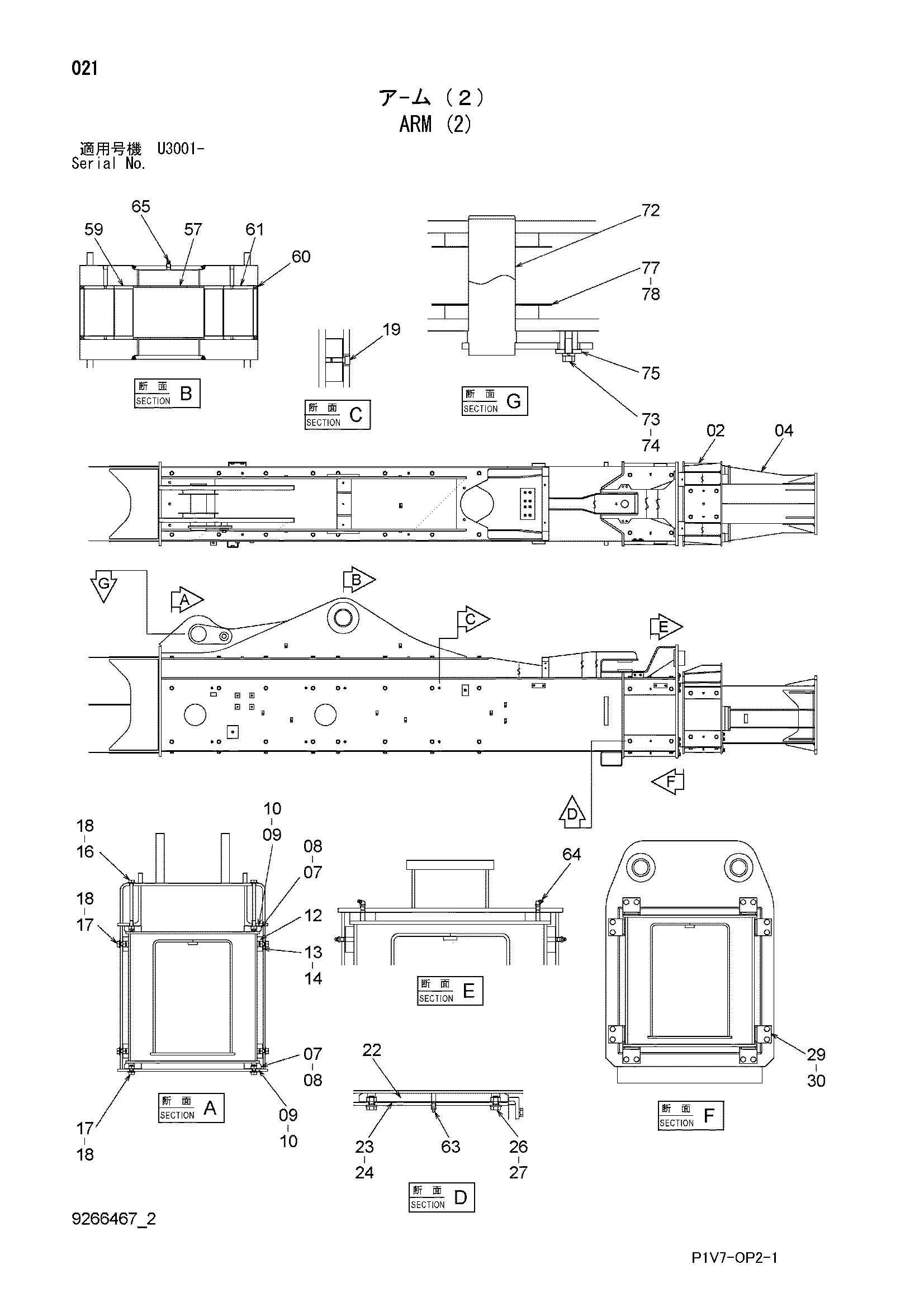

Заводская схема «Рукоять (2)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9266468 | Рукоять секонд | 1 |
| 04 | 9266469 | Рукоять третий | 1 |
| 07 | 8089712 | Пластина скольжение | 4 |
| 08 | 8089713 | Пластина скольжение | 4 |
| 09 | 3096205 | Регулировочная шайба 1.0mm | 8 |
| 10 | 3096206 | Регулировочная шайба 0.5mm | 8 |
| 12 | 8089714 | Пластина скольжение | 8 |
| 13 | 3096203 | Регулировочная шайба 1.0mm | 8 |
| 14 | 3096204 | Регулировочная шайба 0.5mm | 8 |
| 16 | J901212 | Болт | 16 |
| 17 | J901225 | Болт | 48 |
| 18 | J222012 | Шайба | 64 |
| 19 | J780616 | Болт с внутренним шестигранником | 24 |
| 22 | 9759527 | Пластина скольжение | 8 |
| 23 | 4480794 | Регулировочная шайба 0.5mm | 8 |
| 24 | 4480795 | Регулировочная шайба 1.0mm | 8 |
| 26 | J901225 | Болт | 16 |
| 27 | J222012 | Шайба | 16 |
| 29 | 4480790 | Ограничитель | 8 |
| 30 | J271025 | Болт с шайбой | 16 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 57 | 4382146 | Проставка | 1 |
| 59 | 4381855 | Втулка | 2 |
| 60 | 4085479 | Пылезащитное уплотнение | 2 |
| 61 | 4443884 | Втулка | 2 |
| 63 | J75481 | Пресс-маслёнка | 6 |
| 64 | J75581 | Пресс-маслёнка | 2 |
| 65 | 94-2010 | Пробка | 1 |
| 72 | 8080628 | Палец | 1 |
| 73 | J921840 | Болт | 1 |
| 74 | J222018 | Шайба | 1 |
| 75 | 4441471 | Пластина | 1 |
| 77 | 4445635 | Упорная пластина 1.0mm | 2 |
| 78 | 4445636 | Упорная пластина 2.0mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
