Пилотные гидролинии (8)(пол) — HITACHI ZX350LC-3-HCME

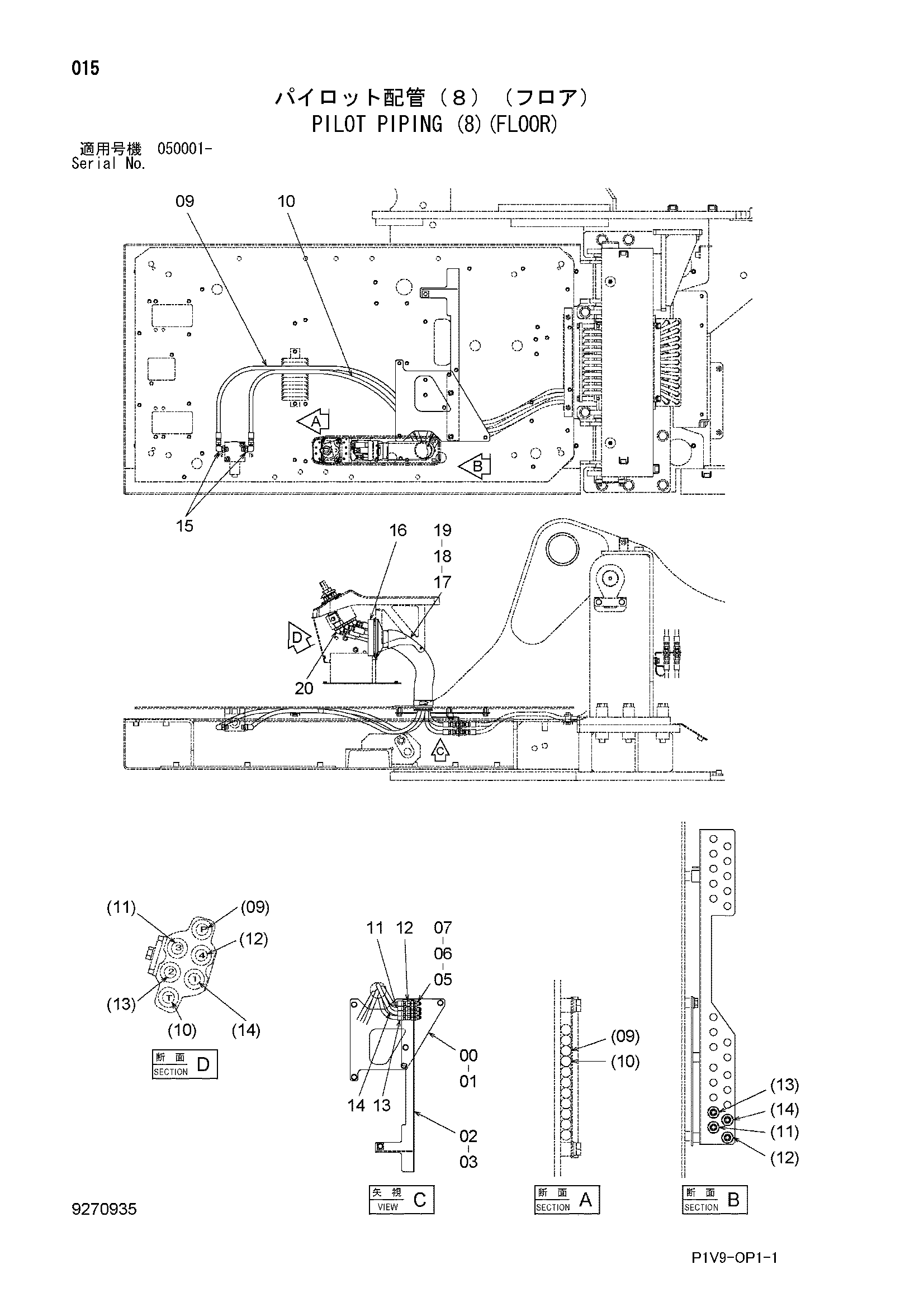

Заводская схема «Пилотные гидролинии (8)(пол)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107313 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8107336 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 3 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4202532 | Адаптер | 4 |
| 06 | A590914 | Пружинная шайба | 4 |
| 07 | 4202531 | Гайка | 4 |
| 09 | 4639632 | Пластиковый шланг | 1 |
| 10 | 4639633 | Пластиковый шланг | 1 |
| 11 | 4662594 | Шланг | 1 |
| 12 | 4662596 | Шланг | 1 |
| 13 | 4662597 | Шланг | 1 |
| 14 | 4662595 | Шланг | 1 |
| 15 | A852333 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 2045998 | Резиновая втулка | 1 |
| 17 | 3079728 | Втулка | 1 |
| 18 | 4351175 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 20 | A852223 | Угловой штуцер | 6 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
