Выключатель короб — HITACHI ZX350LC-3-HCME

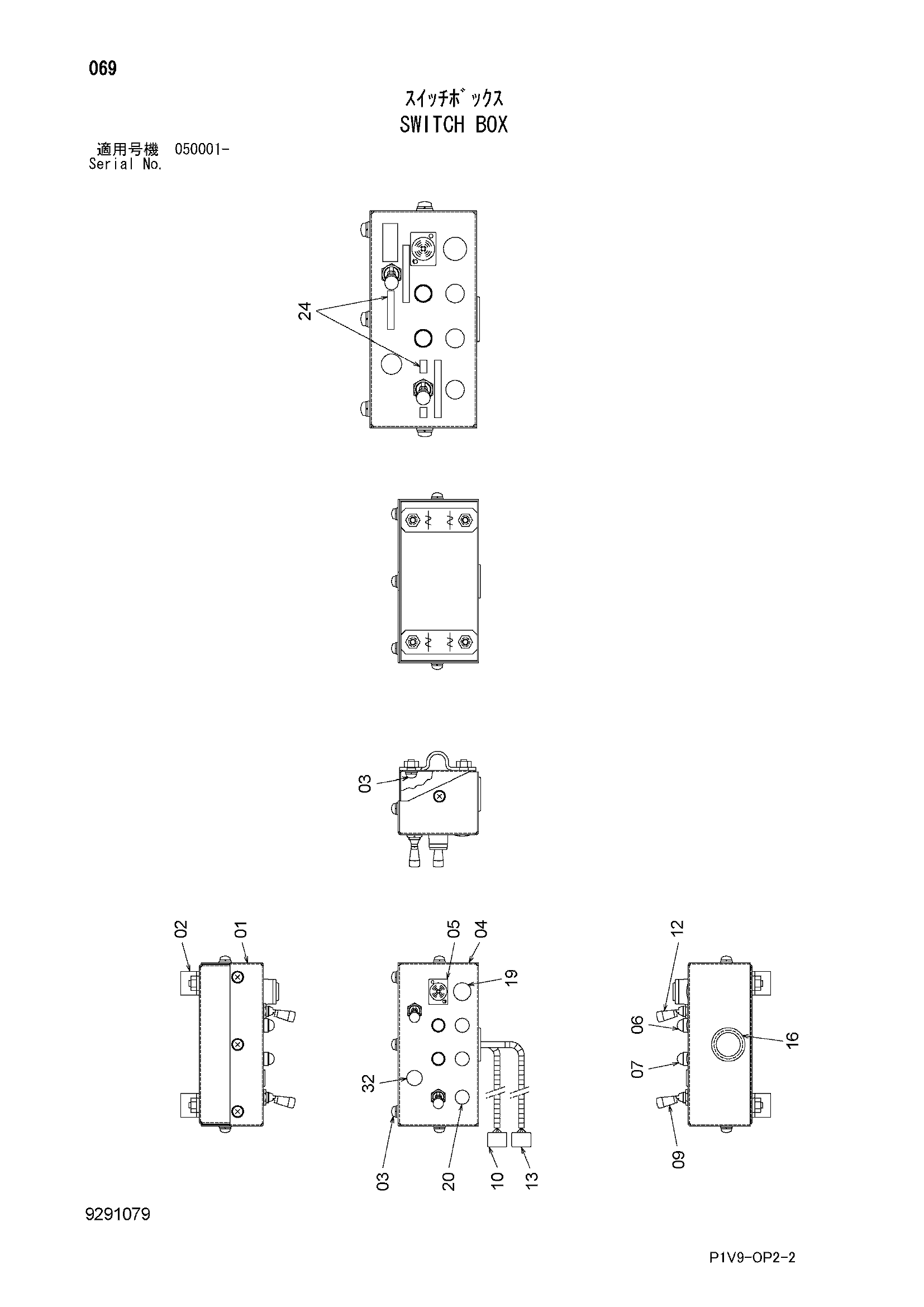

Заводская схема «Выключатель короб» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7052609 | Крышка | 1 |
| 02 | 9767857 | Хомут трубки | 2 |
| 03 | J680616 | Винт с шайбой | 9 |
| 04 | 2054465 | Крышка | 1 |
| 05 | 4335063 | Зуммер | 1 |
| 06 | 4454304 | Фонарь | 1 |
| 07 | 4454303 | Фонарь | 1 |
| 09 | 4631575 | Выключатель | 1 |
| 10 | 3104191 | Жгут проводов | 1 |
| 12 | 4631575 | Выключатель | 1 |
| 13 | 4659571 | Жгут проводов | 1 |
| 16 | 4235210 | Резиновая втулка | 1 |
| 19 | 4453507 | Колпачок | 1 |
| 20 | 4453512 | Колпачок | 3 |
| 24 | 4663536 | Информационная табличка | 1 |
| 24 | 4663536 | Информационная табличка | 1 |
| 24 | 4682009 | Информационная табличка (русский) | 1 |
| 24 | 4688432 | Информационная табличка (дуткх) | 1 |
| 24 | 4688431 | Информационная табличка (италиан) | 1 |
| 24 | 4688430 | Информационная табличка (герман) | 1 |
| 24 | 4671951 | Информационная табличка (френкх) | 1 |
| 24 | 4688433 | Информационная табличка (спанисх) | 1 |
| 24 | 4688434 | Информационная табличка (данисх) | 1 |
| 24 | 4688435 | Информационная табличка (полисх) | 1 |
| 24 | 4688436 | Информационная табличка (естониан) | 1 |
| 32 | 4691816 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
