Поворот трубопроводы (3.2m рукоять)(2P-BOOM, экскаватор)[EU] — HITACHI ZX350LC-3-HCME

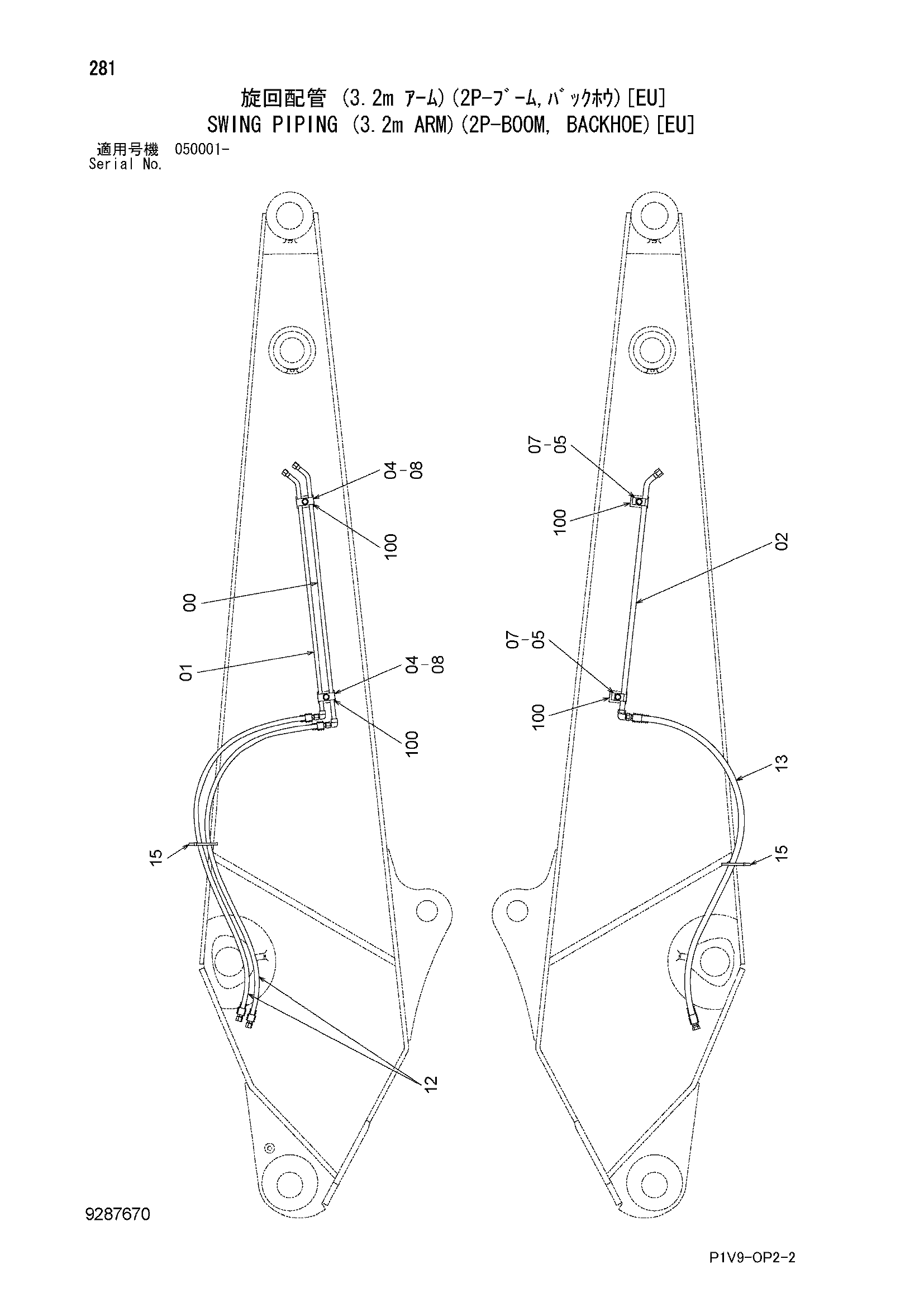

Заводская схема «Поворот трубопроводы (3.2m рукоять)(2P-BOOM, экскаватор)[EU]» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот трубопроводы (3.2m рукоять)(2P-BOOM, экскаватор)[EU] HITACHI ZX350LC-3-HCME](/catalog-drawings/23/23aa3795-c2f6-470a-a219-5dadc2970708.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092115 | Трубка | 1 |
| 01 | 8092116 | Трубка | 1 |
| 02 | 9768996 | Трубка | 1 |
| 04 | 4189858 | Хомут трубки | 2 |
| 05 | 4190125 | Хомут трубки | 2 |
| 07 | J271255 | Болт с шайбой | 2 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271250 | Болт с шайбой | 2 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 12 | 4488485 | Шланг | 2 |
| 13 | 4623505 | Шланг | 1 |
| 15 | 4121859 | Ленточный зажим | 2 |
| 100 | 9765301 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
