Поворот трубопроводы (2.0m вставка стрела)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX350LC-3-HCME
Заводская схема «Поворот трубопроводы (2.0m вставка стрела)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

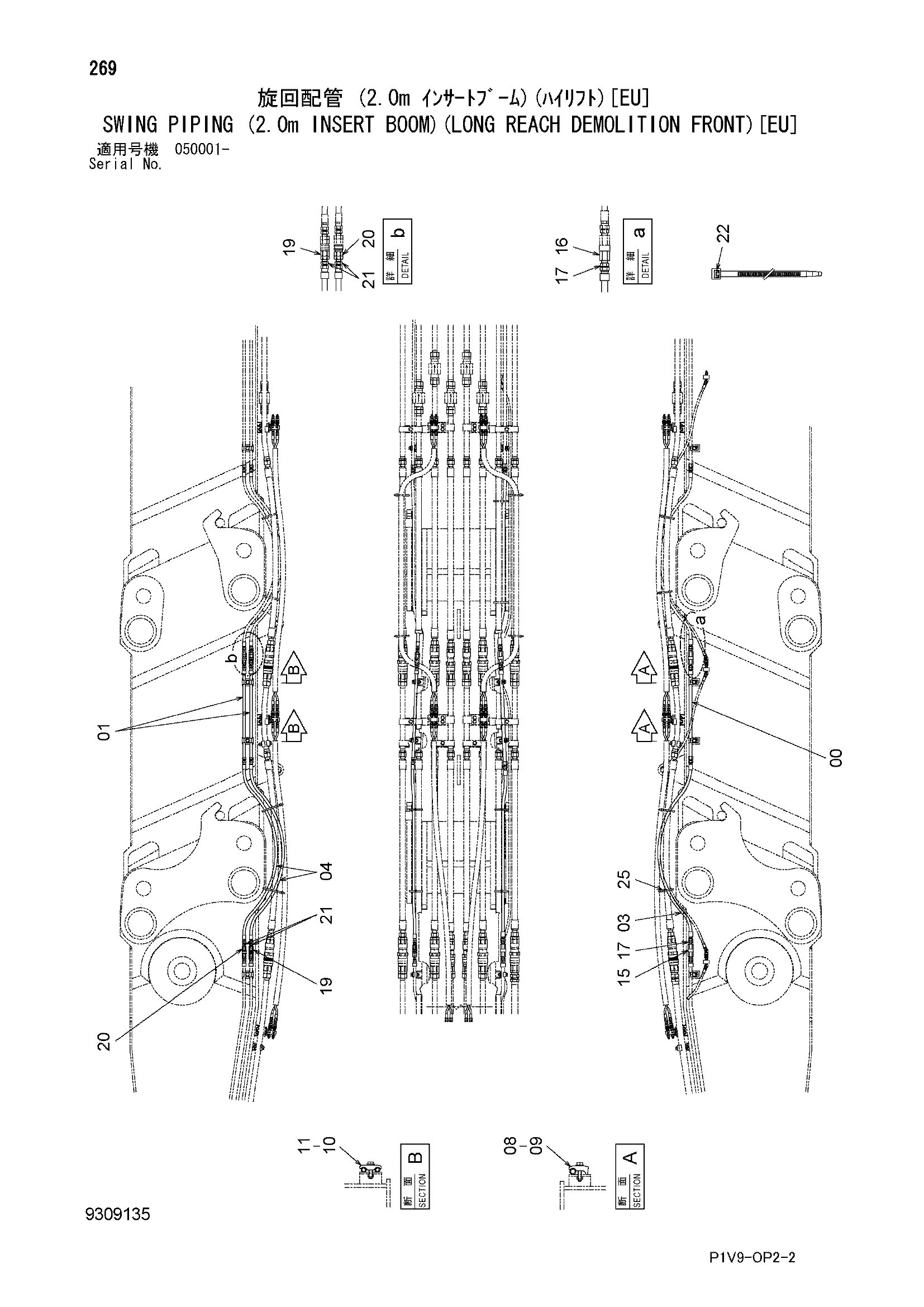

![Схема Поворот трубопроводы (2.0m вставка стрела)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX350LC-3-HCME](/catalog-drawings/d5/d5ef5b81-af49-4f61-8398-489c164ab3a5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9771788 | Трубка | 1 |
| 01 | 9766833 | Трубка | 2 |
| 03 | 4305271 | Шланг | 1 |
| 04 | 4304423 | Шланг | 2 |
| 08 | J271255 | Болт с шайбой | 2 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4190125 | Хомут трубки | 2 |
| 10 | 4189858 | Хомут трубки | 2 |
| 11 | J271250 | Болт с шайбой | 2 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 15 | 4166235 | Самоуплотняющееся соединение | 1 |
| 16 | 4166110 | Самоуплотняющееся соединение | 1 |
| 17 | 4154653 | Адаптер | 2 |
| 19 | 4166109 | Самоуплотняющееся соединение | 2 |
| 20 | 4166236 | Самоуплотняющееся соединение | 2 |
| 21 | 4154652 | Адаптер | 4 |
| 22 | 4654945 | Ленточный зажим | 4 |
| 25 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
