Гидролинии рабочего оборудования (1)(тип H22) — HITACHI ZX350LC-3-HCME

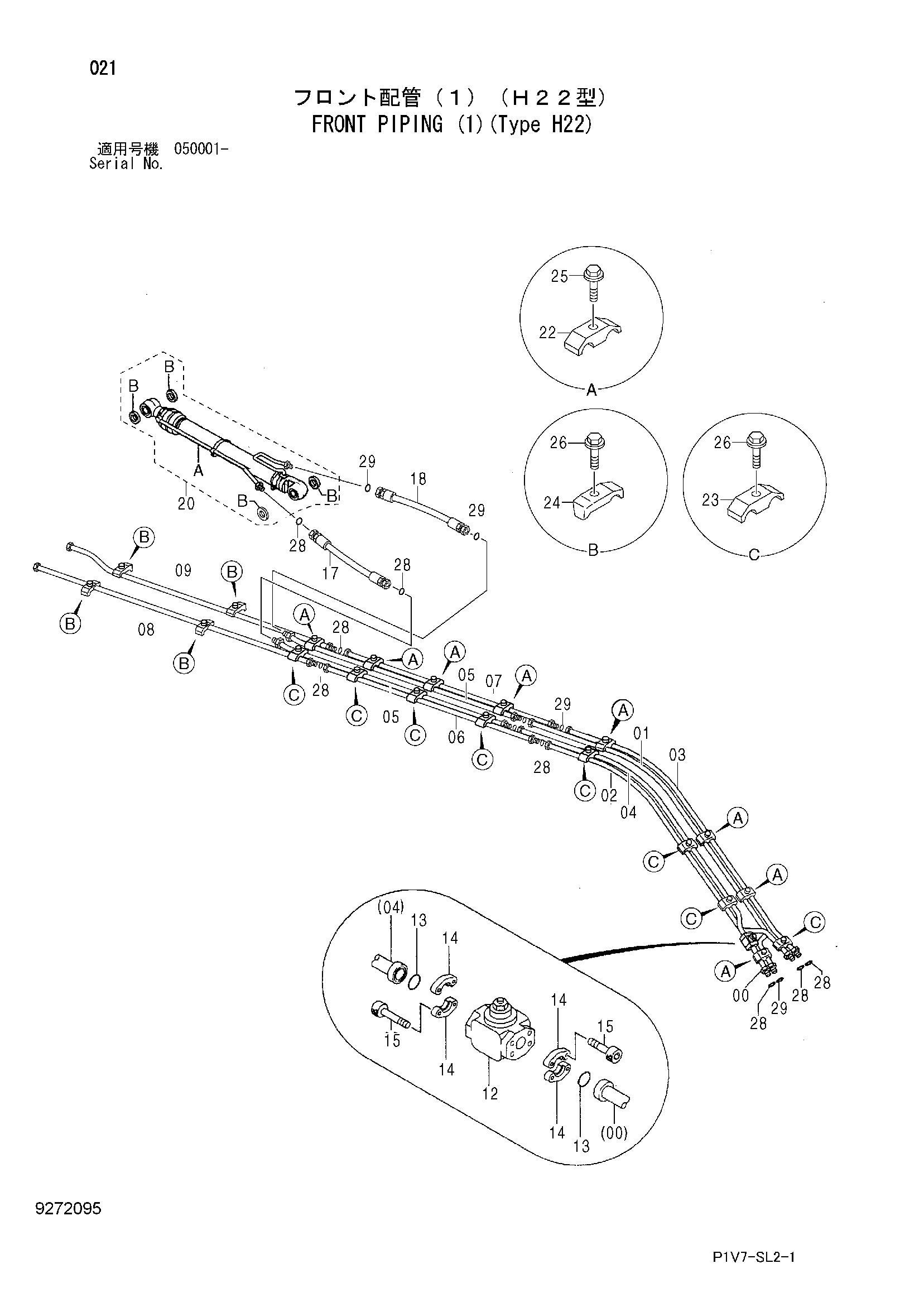

Заводская схема «Гидролинии рабочего оборудования (1)(тип H22)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767053 | Трубка | 1 |
| 01 | 8107355 | Трубка | 1 |
| 02 | 8107356 | Трубка | 1 |
| 03 | 8107357 | Трубка | 1 |
| 04 | 8107358 | Трубка | 1 |
| 05 | 9758970 | Трубка | 2 |
| 06 | 8090075 | Трубка | 1 |
| 07 | 8090076 | Трубка | 1 |
| 08 | 8090102 | Трубка | 1 |
| 09 | 8090103 | Трубка | 1 |
| 12 | 4330223 | Клапан словретурн | 1 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
| 14 | 986910 | Разъёмный фланец | 4 |
| 15 | M341030 | Болт с внутренним шестигранником | 8 |
| 17 | 4345675 | Шланг | 1 |
| 18 | 4387252 | Шланг | 1 |
| 20 | 9232709 | Гидроцилиндр рукояти | 1 |
| 20A | 4611472 | Гидроцилиндр рукояти | 1 |
| 20B | 4381859 | Втулка | 4 |
| 22 | 4153488 | Хомут трубки | 8 |
| 23 | 4189859 | Хомут трубки | 8 |
| 24 | 4190126 | Хомут трубки | 4 |
| 25 | J271270 | Болт с шайбой | 8 |
| 25A | J901270 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271260 | Болт с шайбой | 12 |
| 26A | J901260 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 10 |
| 29 | 4187329 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
