Мотион сигнализация (грейфер телескопик рукоять) — HITACHI ZX350LC-3-HCME

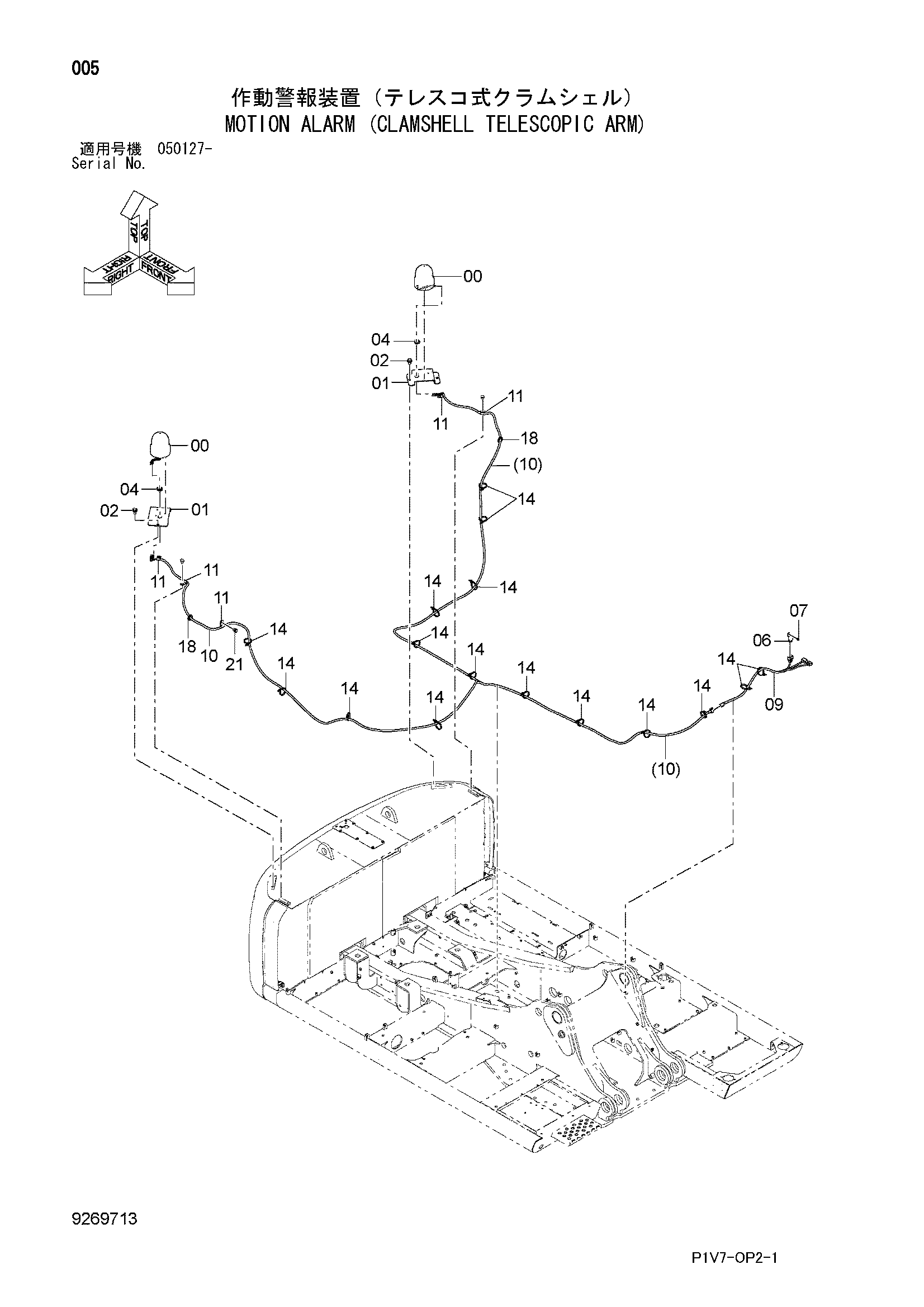

Заводская схема «Мотион сигнализация (грейфер телескопик рукоять)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 00A | 4614254 | Крышка | 1 |
| 00B | 4619772 | Лампа | 1 |
| 01 | 4235958 | Кронштейн | 2 |
| 02 | J271225 | Болт с шайбой | 4 |
| 02A | J901225 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 94-2816 | Резиновая втулка | 2 |
| 06 | 4414207 | Реле | 1 |
| 07 | J460614 | Винт с шайбой | 1 |
| 09 | 2053905 | Жгут проводов | 1 |
| 10 | 3101966 | Жгут проводов | 1 |
| 11 | 4190261 | Зажим | 5 |
| 14 | 4055312 | Ленточный зажим | 16 |
| 18 | 4313586 | Резиновая втулка | 2 |
| 21 | J271020 | Болт с шайбой | 1 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
