Боковой валк — HITACHI ZX350LC-3-HCME

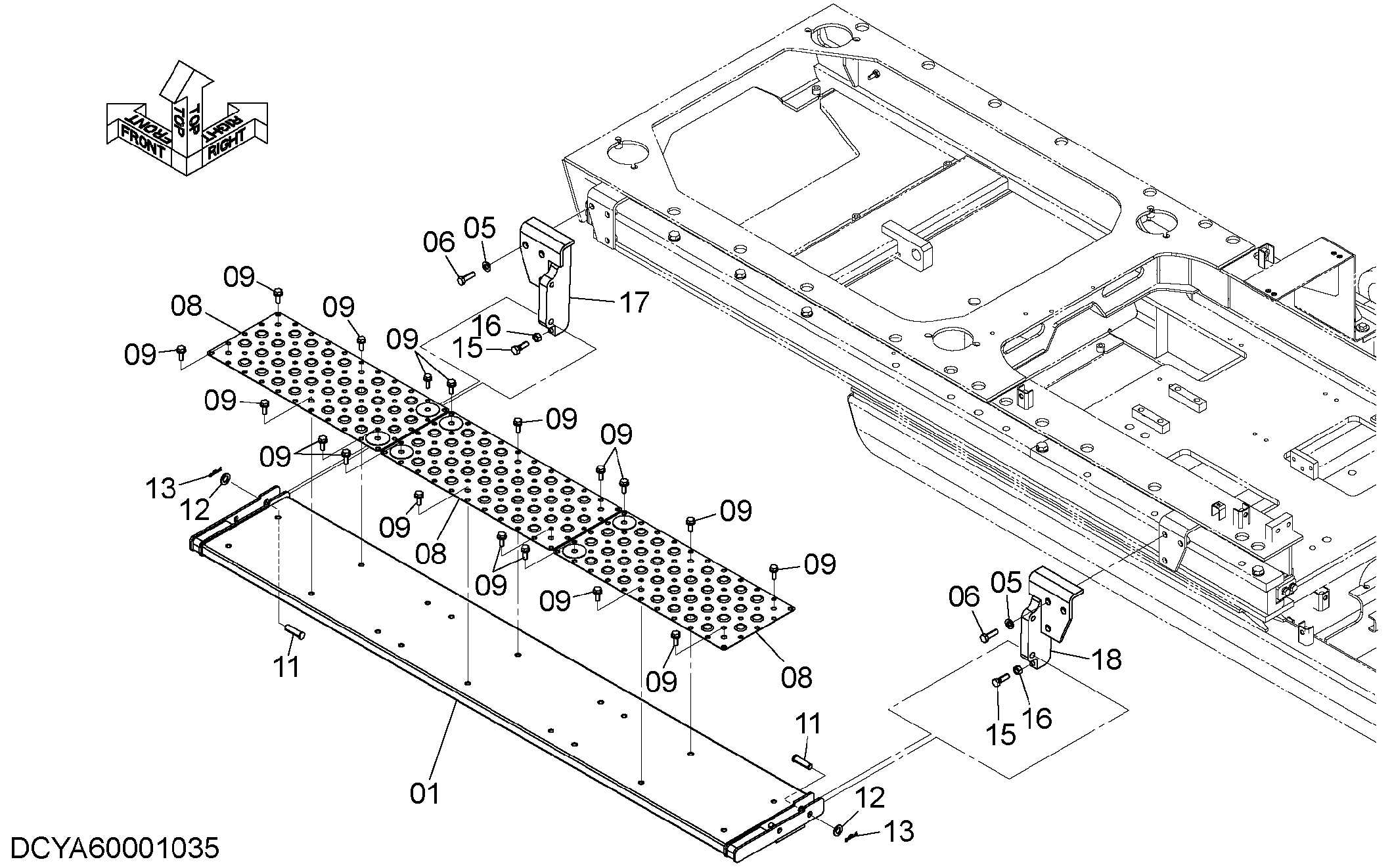

Заводская схема «Боковой валк» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40006308 | Ступень | 1 |
| 05 | J222012 | Шайба | 6 |
| 06 | J921240 | Болт | 6 |
| 08 | 8107245 | Крышка | 3 |
| 09 | J271030 | Болт с шайбой | 18 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4338267 | Палец | 2 |
| 12 | A590116 | Плоская шайба | 2 |
| 13 | 4022700 | Стопорный палец | 2 |
| 15 | J901240 | Болт | 2 |
| 16 | J950012 | Гайка | 2 |
| 17 | YA40005654 | Кронштейн | 1 |
| 18 | YA40005655 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
