Моде кханге детали — HITACHI ZX350LC-3-HCME

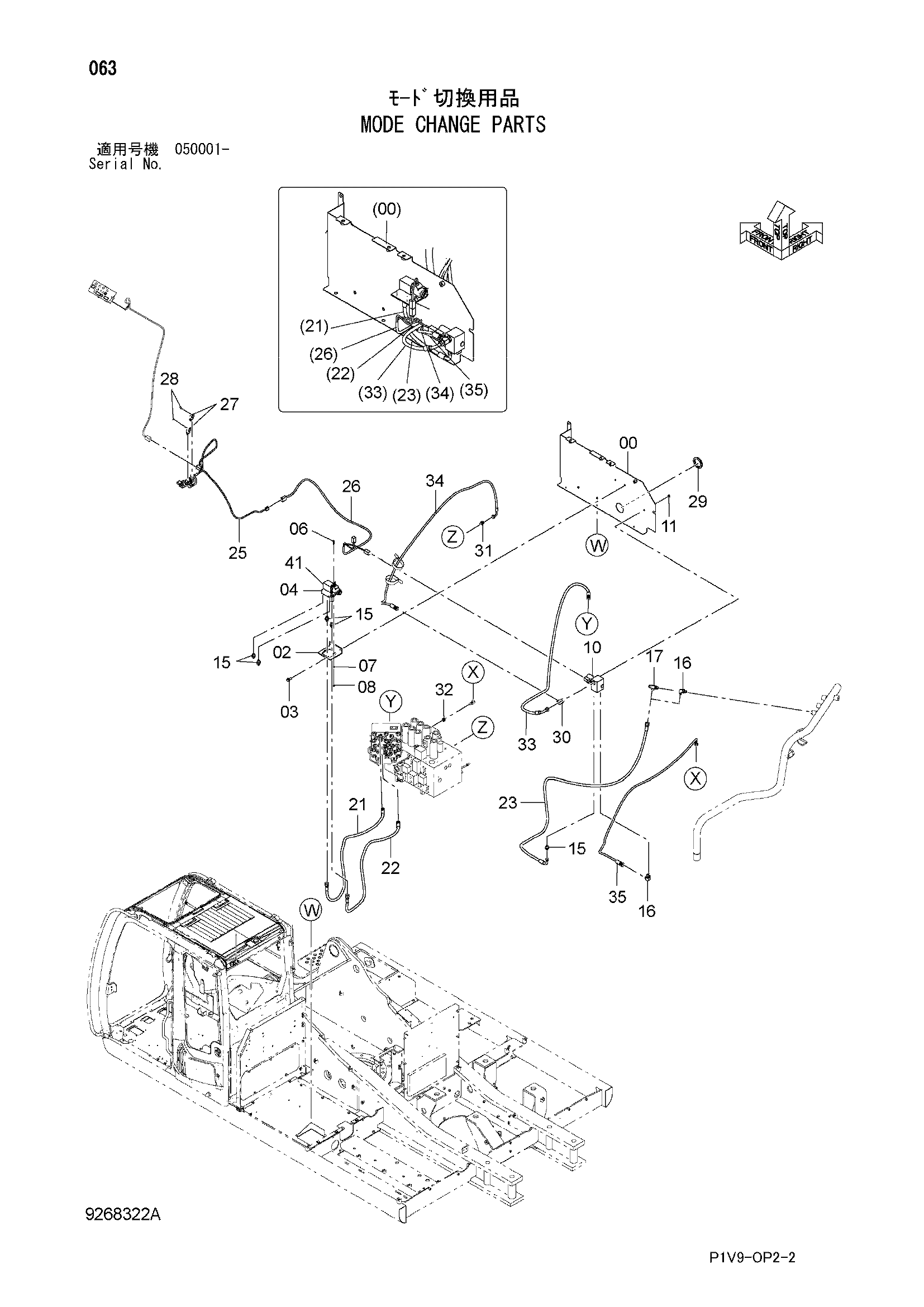

Заводская схема «Моде кханге детали» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051418 | Крышка | 1 |
| 02 | 4291461 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4465103 | Пластина клапан | 1 |
| 06 | J780625 | Болт с внутренним шестигранником | 2 |
| 07 | A590906 | Пружинная шайба | 2 |
| 08 | M500605 | Гайка | 2 |
| 10 | 4277883 | Клапан блок | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 15 | A852133 | Адаптер | 5 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4234371 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4659749 | Шланг | 1 |
| 22 | 4478282 | Шланг | 1 |
| 23 | 4652233 | Шланг | 1 |
| 25 | 3108762 | Жгут проводов | 1 |
| 26 | 4659748 | Жгут проводов | 1 |
| 27 | 4414207 | Реле | 2 |
| 28 | J460616 | Винт с шайбой | 2 |
| 29 | 4124915 | Резиновая втулка | 1 |
| 30 | A852433 | Тройник | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852123 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A885002 | Пробка | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4460149 | Шланг | 1 |
| 34 | 4448765 | Шланг | 1 |
| 35 | 4659277 | Шланг | 1 |
| 41 | 4724329 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
