Трубопроводы системы смазки (6.7m верхний стрела) — HITACHI ZX350LC-3-HCME

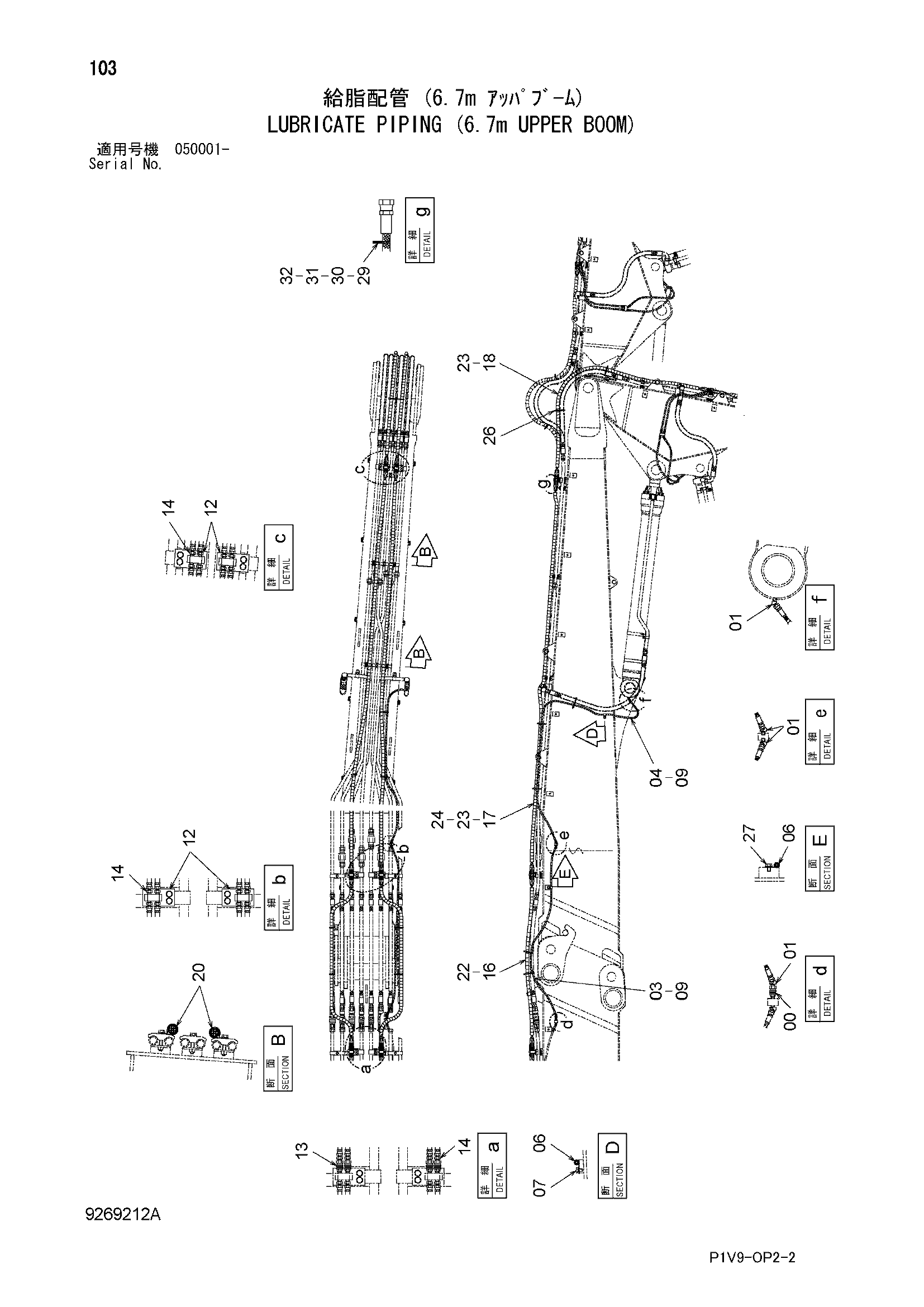

Заводская схема «Трубопроводы системы смазки (6.7m верхний стрела)» для HITACHI ZX350LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 1 |
| 01 | 4154655 | Угловой штуцер | 4 |
| 03 | 4615495 | Шланг | 1 |
| 04 | 4656041 | Шланг | 1 |
| 06 | 4190275 | Зажим | 2 |
| 07 | J271016 | Болт с шайбой | 1 |
| 07A | J901016 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4327293 | Защитный кожух | 8 |
| 12 | 8096858 | Блок | 4 |
| 13 | 4613333 | Самоуплотняющееся соединение | 8 |
| 14 | 4154651 | Адаптер | 40 |
| 16 | 4615495 | Шланг | 8 |
| 17 | 4638972 | Шланг | 8 |
| 18 | 4449711 | Шланг | 8 |
| 20 | 4190264 | Зажим | 4 |
| 22 | 4487204 | Защитный кожух | 2 |
| 23 | 4487203 | Защитный кожух | 4 |
| 24 | 4487205 | Защитный кожух | 2 |
| 26 | 4121859 | Ленточный зажим | 10 |
| 27 | J271220 | Болт с шайбой | 1 |
| 27A | J901220 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4629639 | Ленточный зажим | 12 |
| 30 | 4629640 | Ленточный зажим | 12 |
| 31 | 4629641 | Ленточный зажим | 12 |
| 32 | 4629642 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
