Стрела детали — HITACHI ZX350L-3

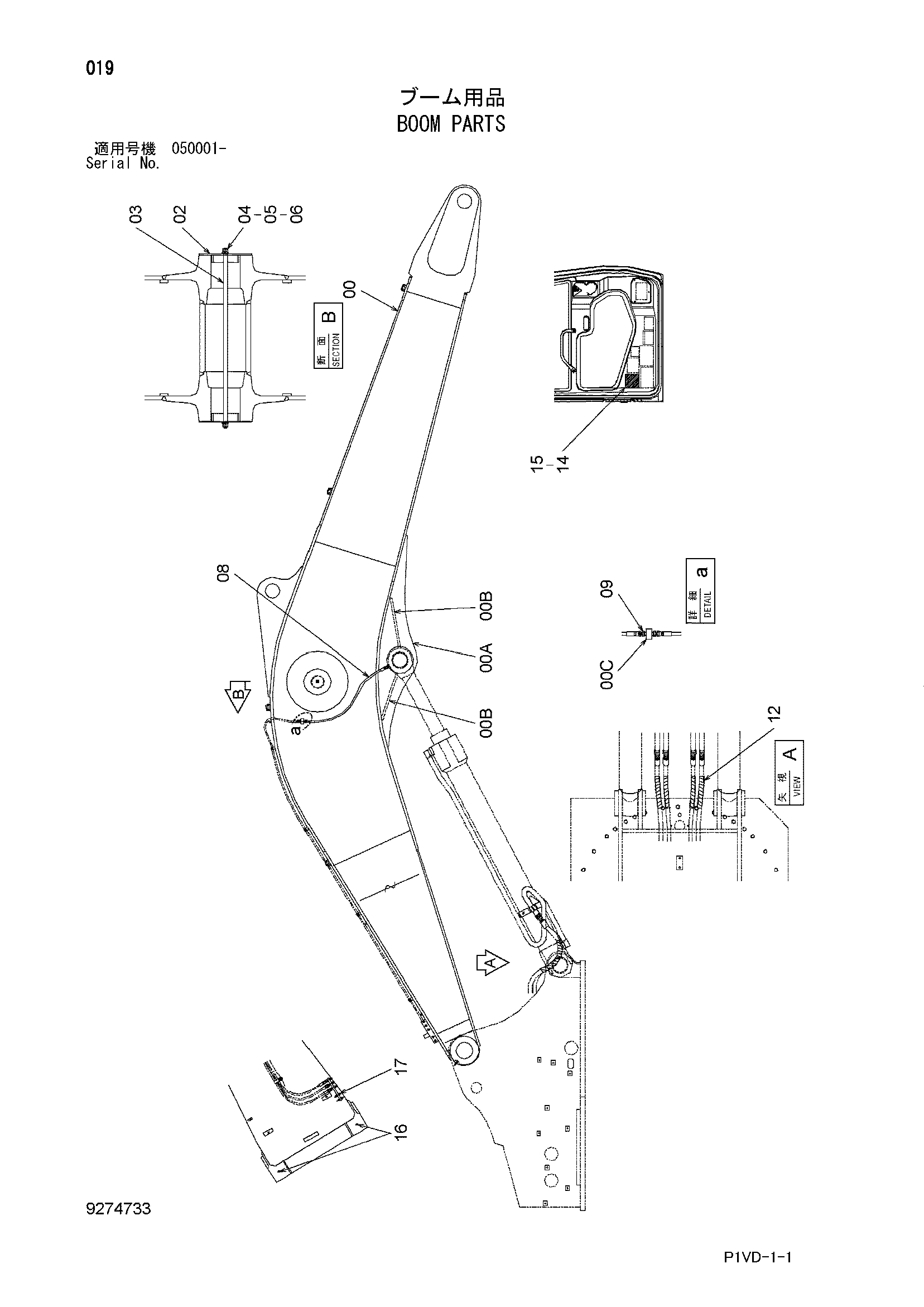

Заводская схема «Стрела детали» для HITACHI ZX350L-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 8108648 | Кронштейн | 1 |
| 00B | 4667552 | Пластина | 2 |
| 00C | 4218353 | Блок | 2 |
| 02 | 9758982 | Пластина | 2 |
| 03 | 4474832 | Штанга | 1 |
| 04 | A590112 | Плоская шайба | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | J950012 | Гайка | 2 |
| 08 | 4221203 | Нейлоновый шланг | 2 |
| 09 | 4154651 | Адаптер | 4 |
| 12 | 4327294 | Защитный кожух | 4 |
| 14 | 4666780 | Информационная табличка | 1 |
| 15 | 4666785 | Информационная табличка | 1 |
| 16 | J75481 | Пресс-маслёнка | 2 |
| 17 | 94-2022 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350L-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
