Гусеничная цепь 600DG — HITACHI ZX350L-3

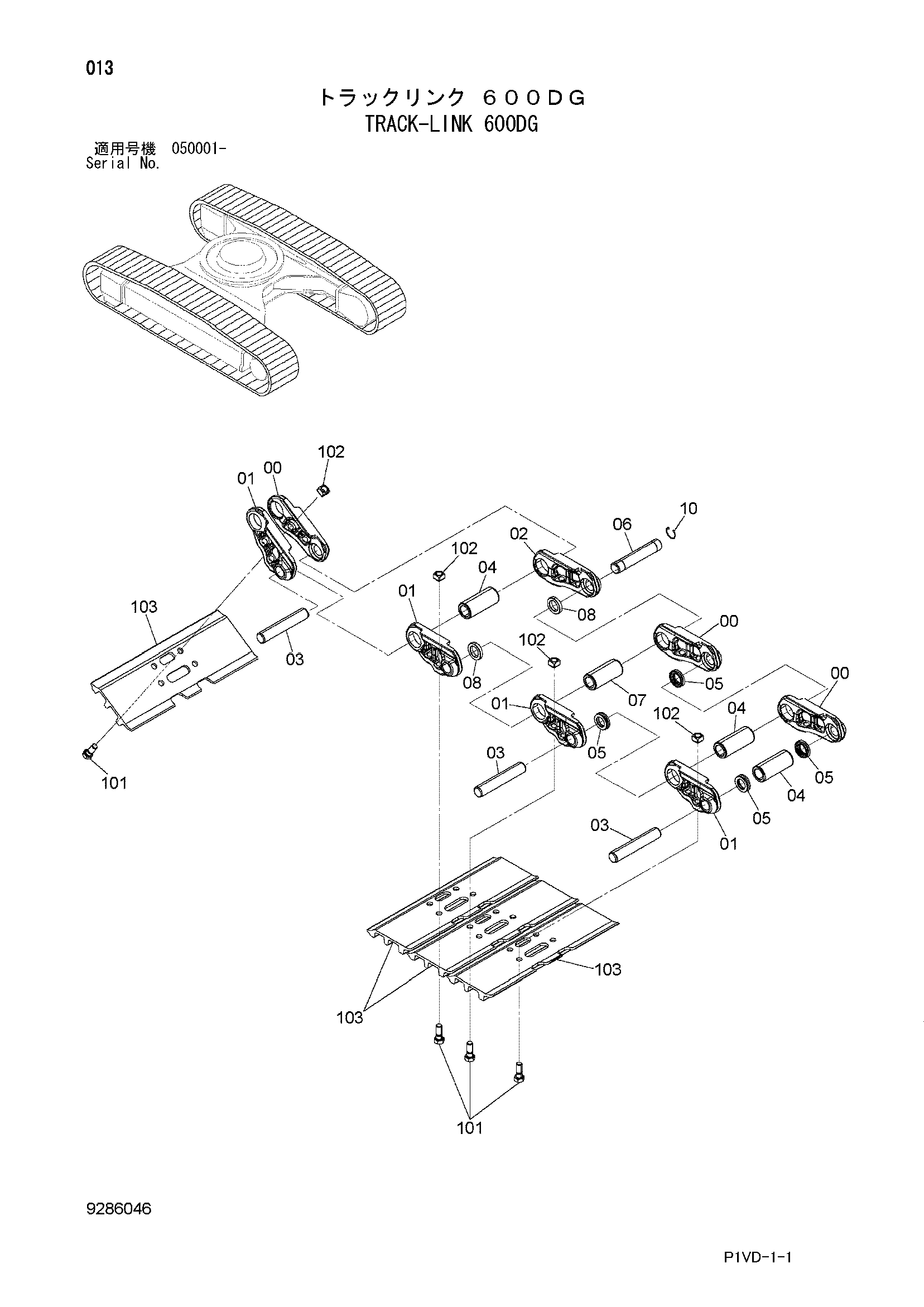

Заводская схема «Гусеничная цепь 600DG» для HITACHI ZX350L-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9286046 | Гусеничная цепь в сборе | 2 | |
| 00-10 | 9251026 | Гусеничная цепь-в сборе | 1 |
| 00 | 0005253 | Гусеничная цепь B | 47 |
| 01 | 0005254 | Гусеничная цепь B | 48 |
| 02 | 4632763 | Гусеничная цепь M | 1 |
| 03 | 4378891 | Палец | 47 |
| 04 | 3077928 | Втулка | 47 |
| 05 | 4378892 | Пылезащитное уплотнение | 94 |
| 06 | 3077929 | Соединительный палец | 1 |
| 07 | 3077930 | Соединительная втулка | 1 |
| 08 | 4378893 | Втулка | 2 |
| 10 | 4649624 | Кольцо | 1 |
| 101 | 4679305 | Болт башмак | 192 |
| 102 | 3081344 | Гайка | 192 |
| 103 | 2051740 | Башмак грунтозацеп | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350L-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
