Основные гидролинии (4) — HITACHI ZX350K-5G

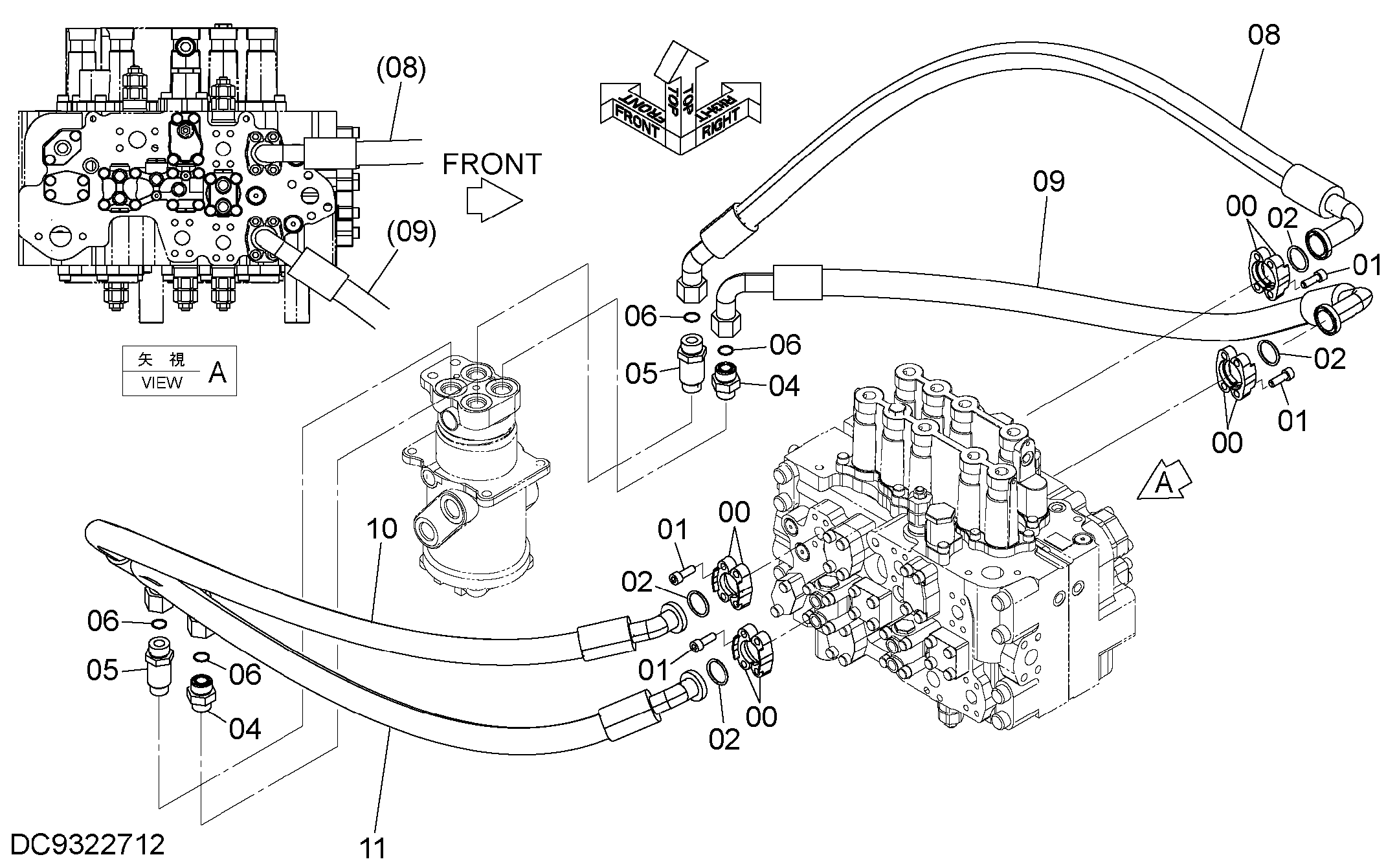

Заводская схема «Основные гидролинии (4)» для HITACHI ZX350K-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 8 |
| 01 | J781030 | Болт с внутренним шестигранником | 16 |
| 02 | 966993 | Уплотнительное кольцо | 4 |
| 04 | A853166 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4189539 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 08 | 9317585 | В сборе шланг | 1 |
| 08A | 4717792 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 4 |
| 09 | 9312956 | В сборе шланг | 1 |
| 09A | 4712334 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 4 |
| 10 | YA60004832 | В сборе шланг | 1 |
| 10A | YA00007147 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 5 |
| 11 | YA60004831 | В сборе шланг | 1 |
| 11A | YA00007146 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
