Поддерживающий каток — HITACHI ZX350K-3G

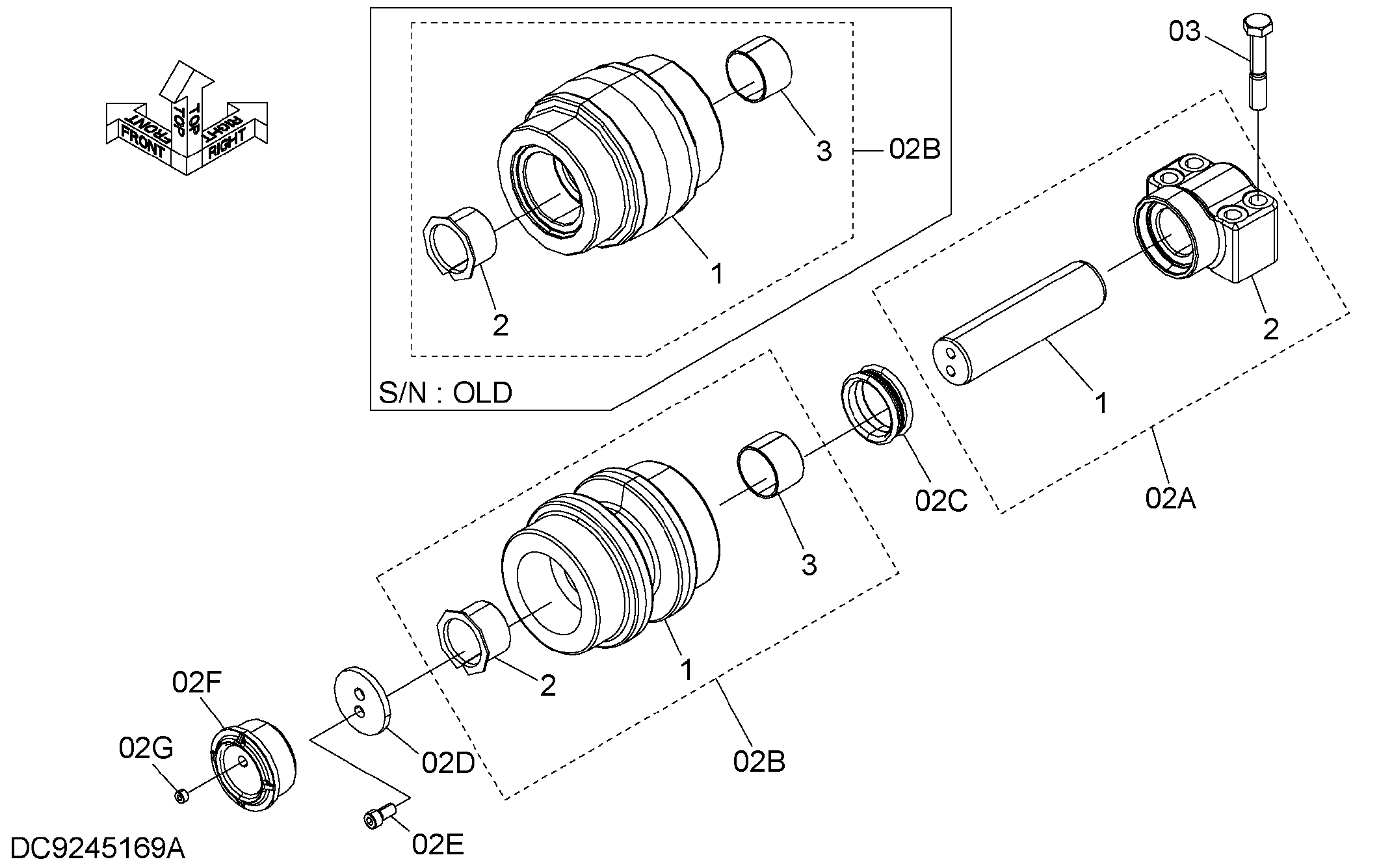

Заводская схема «Поддерживающий каток» для HITACHI ZX350K-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9245169 | Каток верхний | 4 | |
| 02 | 9245117 замена: 9305980 | Каток верхний | 1 |
| 02A | 9245119 | Кронштейн | 1 |
| 02A1 | 3103617 | Вал | 1 |
| 02A2 | 2053014 | Кронштейн | 1 |
| 02B | 9245118 | Ролик | 1 |
| 02B1 | 2051920 | Ролик | 1 |
| 02B2 | 3103618 | Втулка | 1 |
| 02B3 | 3103619 | Втулка | 1 |
| 02C | 4479926 | Комплект уплотнений | 1 |
| 02D | 4628511 | Шайба | 1 |
| 02E | M351225 | Болт с внутренним шестигранником | 2 |
| 02F | 3103620 | Крышка | 1 |
| 02G | 4315607 | Пробка | 1 |
| 02 | 9305980 | Каток верхний | 1 |
| 02A | 9245119 | Кронштейн | 1 |
| 02A1 | 3103617 | Вал | 1 |
| 02A2 | 2053014 | Кронштейн | 1 |
| 02B | 9305981 | Ролик | 1 |
| 02B1 | 7057363 | Ролик | 1 |
| 02B2 | 3116949 | Втулка | 1 |
| 02B3 | 3116948 | Втулка | 1 |
| 02C | 4479926 | Комплект уплотнений | 1 |
| 02D | 4628511 | Шайба | 1 |
| 02E | M351225 | Болт с внутренним шестигранником | 2 |
| 02F | 2058089 | Крышка | 1 |
| 02G | 4315607 | Пробка | 1 |
| 03 | 4647124 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
