H стрела <H> — HITACHI ZX350K-3F

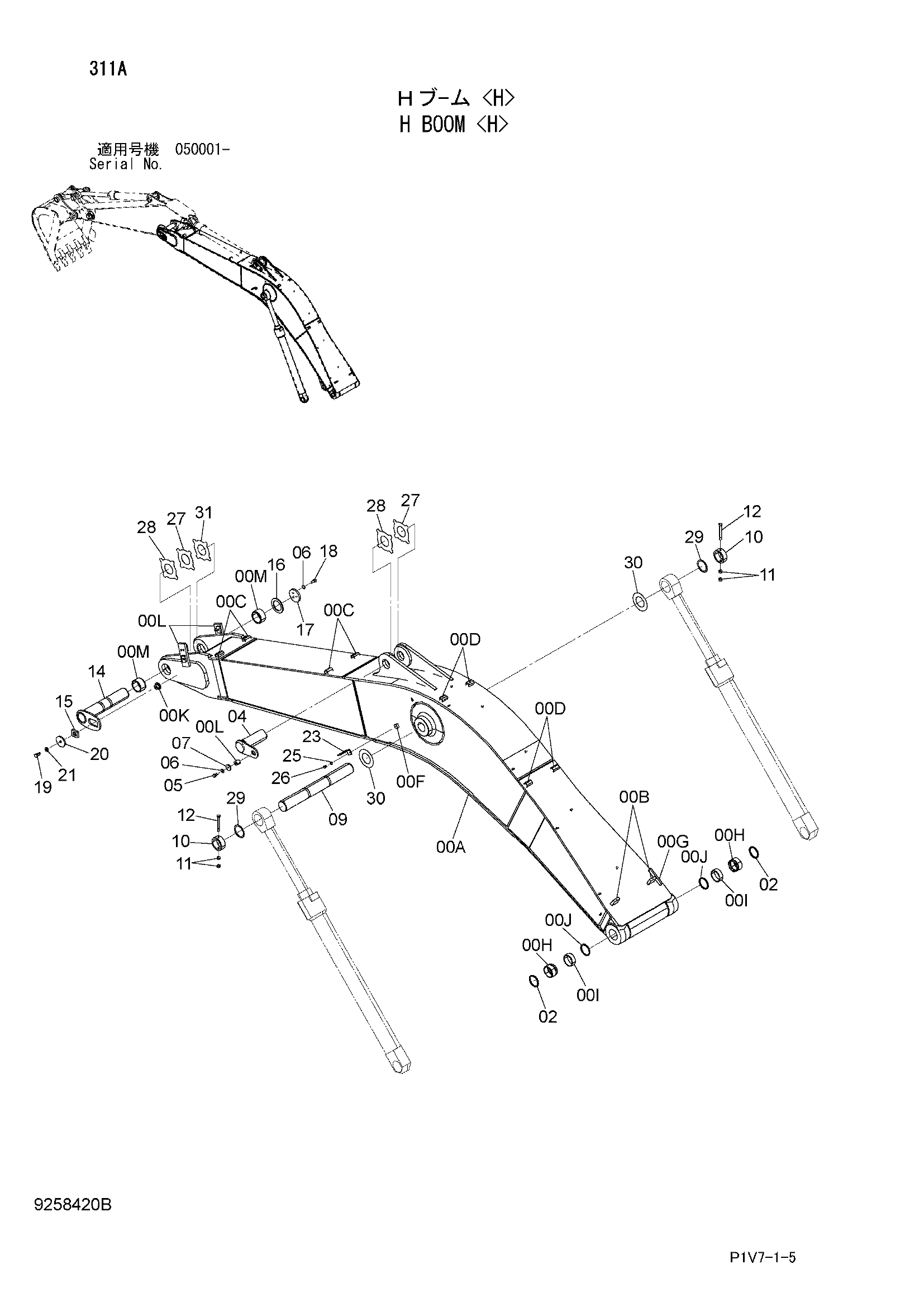

Заводская схема «H стрела <H>» для HITACHI ZX350K-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-M | 8101535 | Стрела | 1 |
| 00A | 5010219 | Стрела | 1 |
| 00B | 4647806 | Седло винта | 2 |
| 00C | 9765301 | Седло винта | 4 |
| 00D | 9765301 | Седло винта | 4 |
| 00D | 9767178 | Седло винта | 4 |
| 00E | 8114781 | Кронштейн | 2 |
| 00F | 4644727 | Седло винта | 1 |
| 00G | 4624799 | Брокк | 1 |
| 00H | 4443884 | Втулка | 2 |
| 00I | 4381855 | Втулка | 2 |
| 00J | 4085479 | Пылезащитное уплотнение | 2 |
| 00K | 4611731 | Ограничитель | 1 |
| 00L | 4438594 | Седло винта | 1 |
| 00M | 4619896 | Втулка | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 04 | 8096435 | Палец | 1 |
| 05 | J921840 | Болт | 1 |
| 06 | J222018 | Шайба | 4 |
| 07 | 4441471 | Пластина | 1 |
| 09 | 3079491 | Палец | 1 |
| 10 | 4662435 | Ограничитель | 2 |
| 11 | J950020 | Гайка | 4 |
| 12 | 4435584 | Стопорный палец | 2 |
| 14 | 8092014 | Палец | 1 |
| 15 | 4611688 | Блок | 1 |
| 16 | 4611648 | Проставка | 1 |
| 17 | 4611642 | Ограничитель | 1 |
| 18 | J921850 | Болт | 3 |
| 19 | J922245 | Болт | 1 |
| 20 | 4611733 | Пластина | 1 |
| 21 | J222022 | Шайба | 1 |
| 23 | 4224631 | Кронштейн | 1 |
| 25 | J222014 | Шайба | 1 |
| 26 | J901430 | Болт | 1 |
| 27 | 4445635 | Упорная пластина 1.0mm | 2 |
| 28 | 4445636 | Упорная пластина 2.0mm | 2 |
| 29 | 4445637 | Упорная пластина 1.0mm | 2 |
| 30 | 4450015 | Упорная пластина 1.0mm | 2 |
| 31 | 4460373 | Упорная пластина 1.5mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
