Гидромолот, гидроножницы трубопроводы (3.2m рукоять)(1"X1-1/4") — HITACHI ZX350K-3F

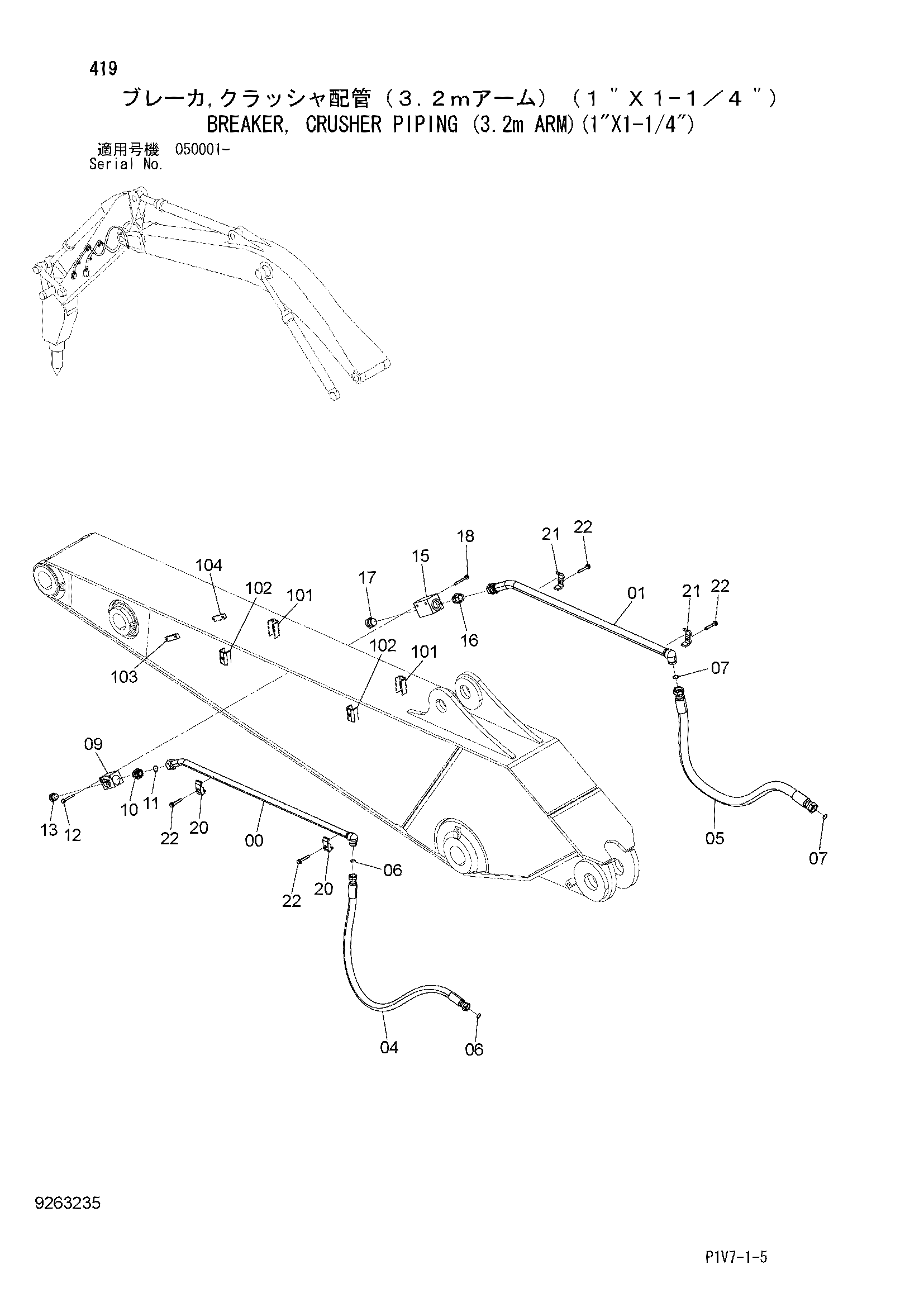

Заводская схема «Гидромолот, гидроножницы трубопроводы (3.2m рукоять)(1"X1-1/4")» для HITACHI ZX350K-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093647 | Трубка | 1 |
| 01 | 8093646 | Трубка | 1 |
| 04 | 4640645 | Шланг | 1 |
| 05 | 4642276 | Шланг | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | 4187329 | Уплотнительное кольцо | 2 |
| 09 | 4447675 | Запорный клапан | 1 |
| 10 | 4205196 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 1 |
| 12 | J271085 | Болт с шайбой | 2 |
| 12A | J901085 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | A885008 | Пробка | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4475437 | Запорный клапан | 1 |
| 16 | 4042035 | Адаптер | 1 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 17 | A885000 | Пробка | 1 |
| 17A | 970860 | Уплотнительное кольцо | 1 |
| 18 | J271095 | Болт с шайбой | 2 |
| 18A | J901095 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4190127 | Хомут трубки | 2 |
| 21 | 4053698 | Хомут трубки | 2 |
| 22 | J271275 | Болт с шайбой | 4 |
| 22A | J901275 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 101 | 9765104 | Седло винта | 2 |
| 102 | 9763817 | Седло винта | 2 |
| 103 | 4429829 | Седло винта | 1 |
| 104 | 4434246 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
