Трубопроводы системы смазки (3.8m нижний стрела) — HITACHI ZX350K-3

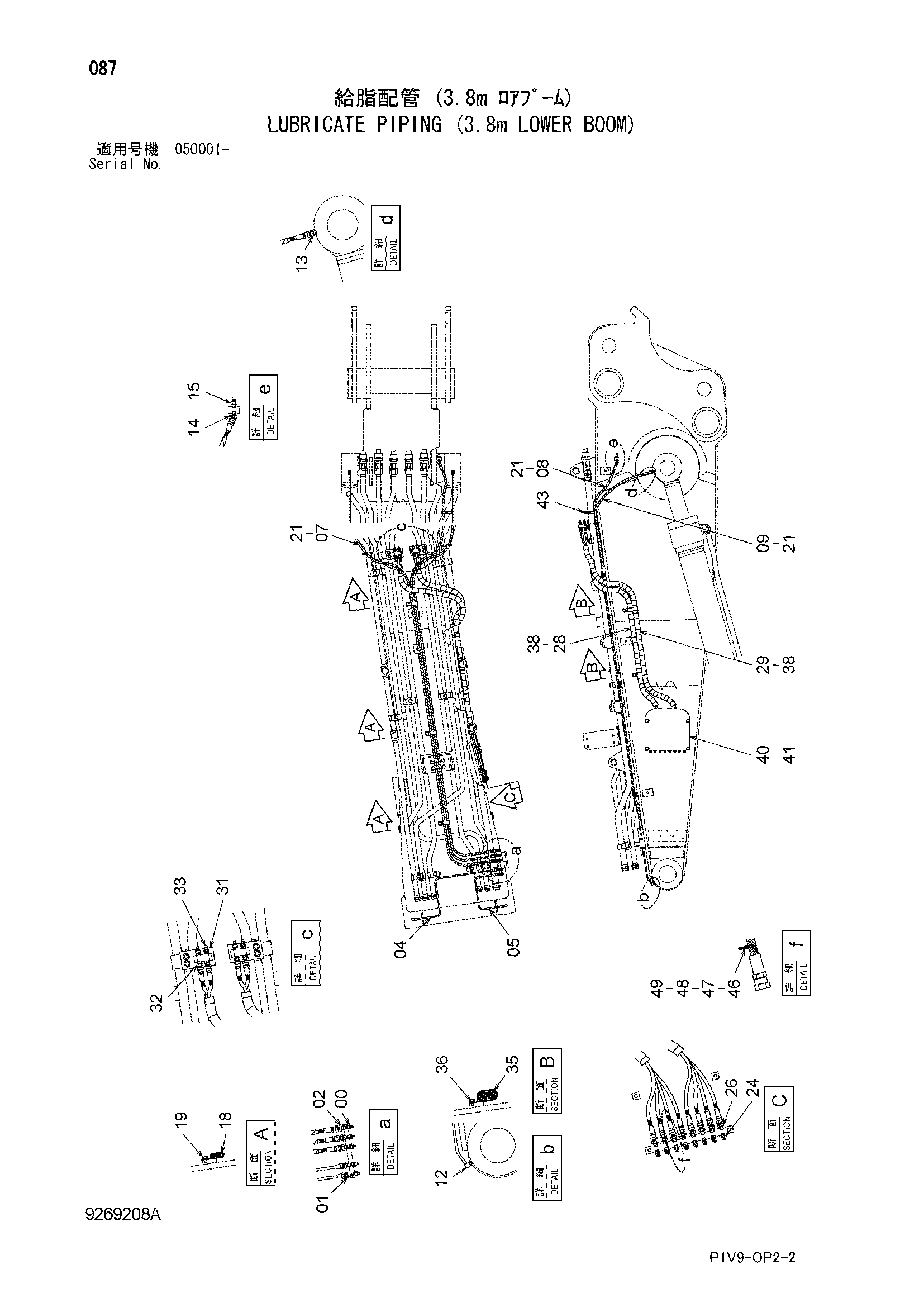

Заводская схема «Трубопроводы системы смазки (3.8m нижний стрела)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 5 |
| 01 | 4360981 | Штуцер трубки | 2 |
| 02 | 4154651 | Адаптер | 3 |
| 04 | 4654773 | Трубка | 1 |
| 05 | 4654774 | Трубка | 1 |
| 07 | 4449710 | Шланг | 1 |
| 08 | 4656041 | Шланг | 1 |
| 09 | 4486020 | Шланг | 1 |
| 12 | 4345297 | Штуцер трубки | 2 |
| 13 | 4154651 | Адаптер | 2 |
| 14 | 4154655 | Угловой штуцер | 1 |
| 15 | 4613332 | Самоуплотняющееся соединение | 1 |
| 18 | 4259817 | Зажим | 3 |
| 19 | J271016 | Болт с шайбой | 3 |
| 19A | J901016 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4327293 | Защитный кожух | 15 |
| 24 | 4148896 | Пресс-маслёнка | 8 |
| 26 | 4154651 | Адаптер | 8 |
| 28 | 4471866 | Шланг | 4 |
| 29 | 4615495 | Шланг | 4 |
| 31 | 8096858 | Блок | 2 |
| 32 | 4154651 | Адаптер | 8 |
| 33 | 4613332 | Самоуплотняющееся соединение | 8 |
| 35 | 4470169 | Зажим | 2 |
| 36 | J271016 | Болт с шайбой | 2 |
| 36A | J901016 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4487204 | Защитный кожух | 2 |
| 40 | 4487202 | Крышка | 1 |
| 41 | J271225 | Болт с шайбой | 4 |
| 41A | J901225 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 4121859 | Ленточный зажим | 10 |
| 46 | 4629639 | Ленточный зажим | 4 |
| 47 | 4629640 | Ленточный зажим | 4 |
| 48 | 4629641 | Ленточный зажим | 4 |
| 49 | 4629642 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
