Шланг защита от разрыва клапан трубопроводы (3.8m верхний стрела)(экскаватор)[EU] — HITACHI ZX350K-3

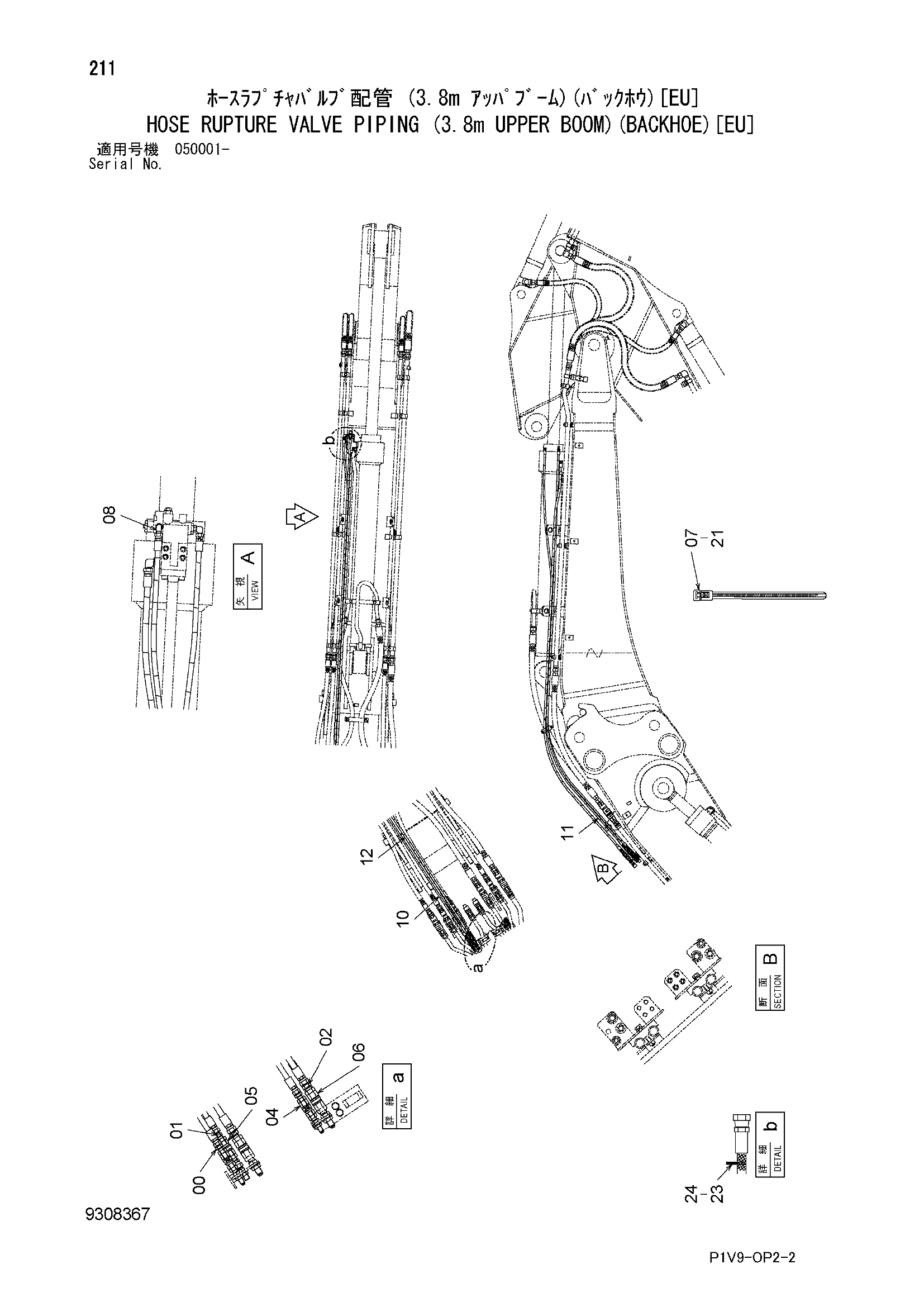

Заводская схема «Шланг защита от разрыва клапан трубопроводы (3.8m верхний стрела)(экскаватор)[EU]» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (3.8m верхний стрела)(экскаватор)[EU] HITACHI ZX350K-3](/catalog-drawings/6f/6f5acd2e-e9f8-4758-99ac-88518fd3fbd4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154652 | Адаптер | 2 |
| 01 | 94-1302 | Адаптер | 2 |
| 02 | 4154653 | Адаптер | 2 |
| 04 | 4166109 | Самоуплотняющееся соединение | 2 |
| 05 | 4166236 | Самоуплотняющееся соединение | 2 |
| 06 | 4166235 | Самоуплотняющееся соединение | 2 |
| 07 | 4654945 | Ленточный зажим | 6 |
| 08 | 4133249 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9309145 | Шланг в сборе | 1 |
| 10A | 4707410 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 8 |
| 11 | 9303947 | Шланг в сборе | 1 |
| 11A | 4701397 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 8 |
| 12 | 9303948 | Шланг в сборе | 1 |
| 12A | 4701398 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 8 |
| 21 | 4121859 | Ленточный зажим | 6 |
| 23 | 4629641 | Ленточный зажим | 2 |
| 24 | 4629639 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
