Поворот мотион сигнализация (магнит) — HITACHI ZX350K-3

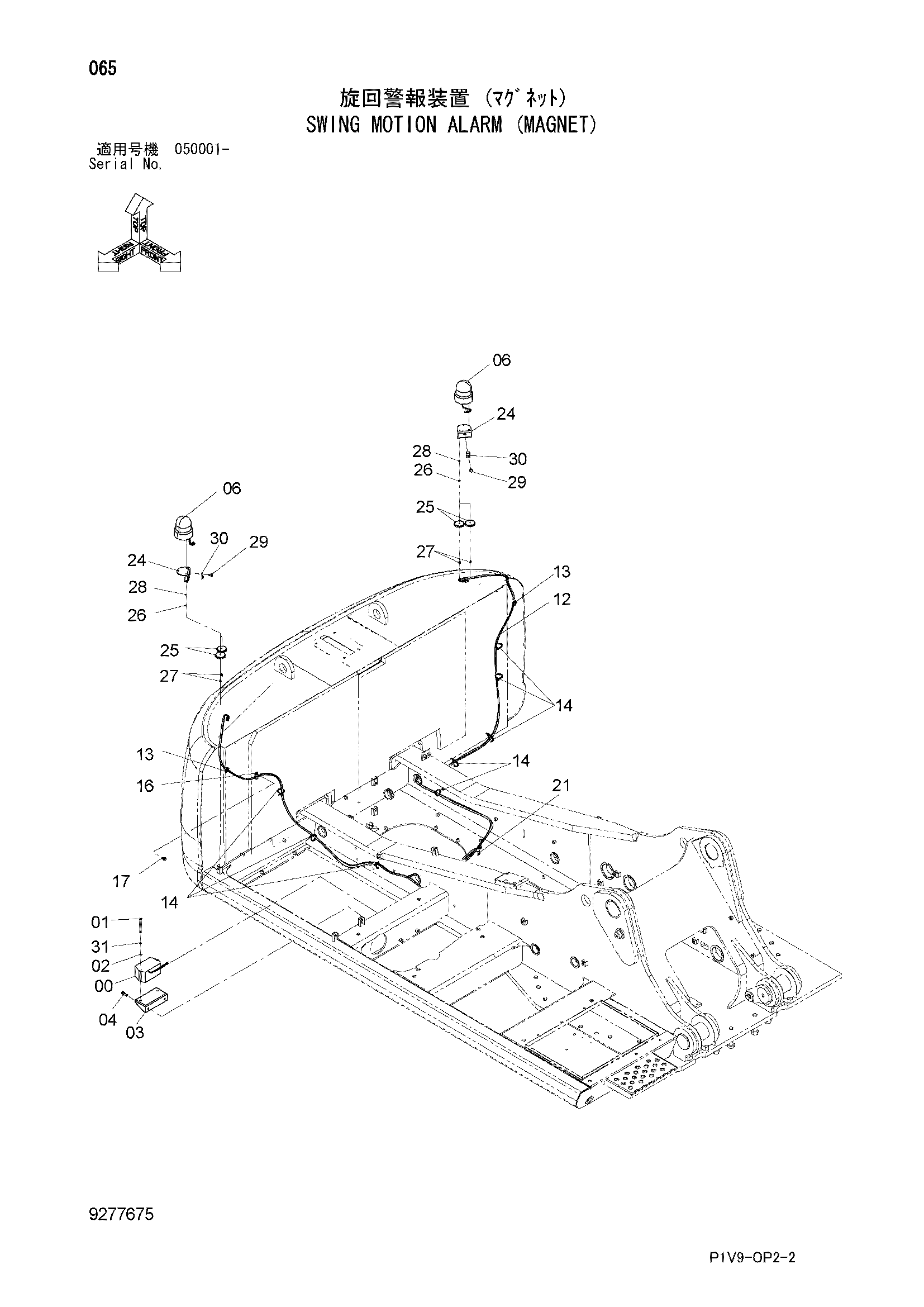

Заводская схема «Поворот мотион сигнализация (магнит)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4637647 | Зуммер | 1 |
| 01 | J900800 | Болт | 2 |
| 02 | A590108 | Плоская шайба | 2 |
| 03 | 8074688 | Кронштейн | 1 |
| 04 | J271035 | Болт с шайбой | 2 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4310604 | Патлите | 2 |
| 06A | 4614254 | Крышка | 1 |
| 06B | 4619772 | Лампа | 1 |
| 12 | 3108273 | Жгут проводов | 1 |
| 13 | 4313586 | Резиновая втулка | 2 |
| 14 | 4055312 | Ленточный зажим | 10 |
| 16 | 4190261 | Зажим | 1 |
| 17 | J271020 | Болт с шайбой | 1 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 21 | 4257159 | Кронштейн | 1 |
| 24 | 9765511 | Кронштейн | 2 |
| 25 | 4303097 | Магнит | 4 |
| 26 | A590906 | Пружинная шайба | 4 |
| 27 | J260614 | Болт с шайбой | 4 |
| 27A | J900614 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 28 | M500605 | Гайка | 4 |
| 29 | J271020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4190261 | Зажим | 2 |
| 31 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
