Гидролинии рабочего оборудования (4.2m верхний стрела) — HITACHI ZX350K-3

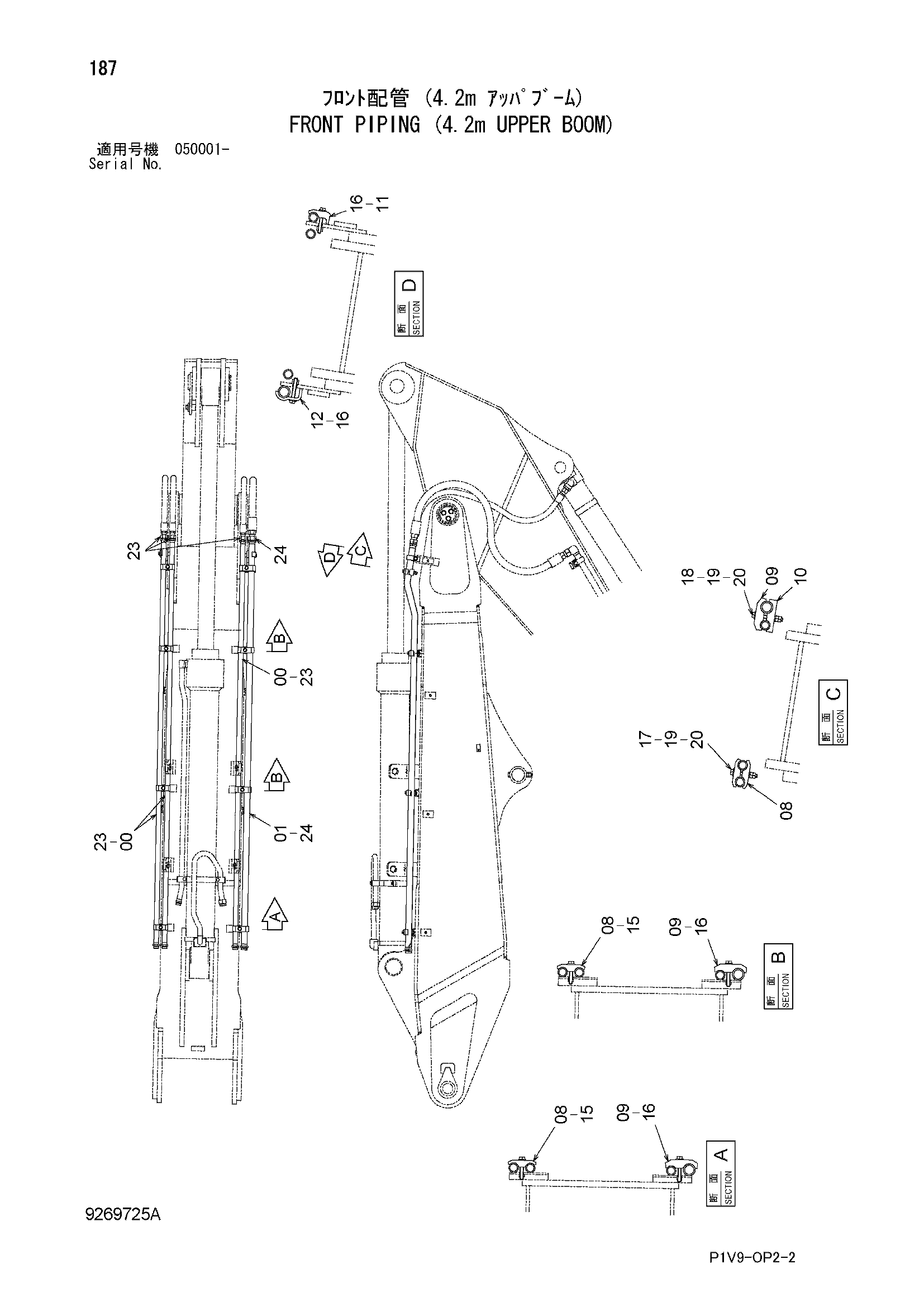

Заводская схема «Гидролинии рабочего оборудования (4.2m верхний стрела)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766908 | Трубка | 3 |
| 01 | 9766909 | Трубка | 1 |
| 08 | 4189860 | Хомут трубки | 5 |
| 09 | 4198598 | Хомут трубки | 4 |
| 10 | 4660383 | Хомут трубки | 1 |
| 11 | 4190127 | Хомут трубки | 1 |
| 12 | 4053698 | Хомут трубки | 1 |
| 15 | J271270 | Болт с шайбой | 3 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271280 | Болт с шайбой | 5 |
| 16A | J901280 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J271285 | Болт с шайбой | 1 |
| 17A | J901285 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271200 | Болт с шайбой | 1 |
| 18A | J901200 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J950012 | Гайка | 4 |
| 20 | A590912 | Пружинная шайба | 2 |
| 23 | 4187328 | Уплотнительное кольцо | 9 |
| 24 | 4187329 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
