Наклон кабина трубопроводы — HITACHI ZX350K-3

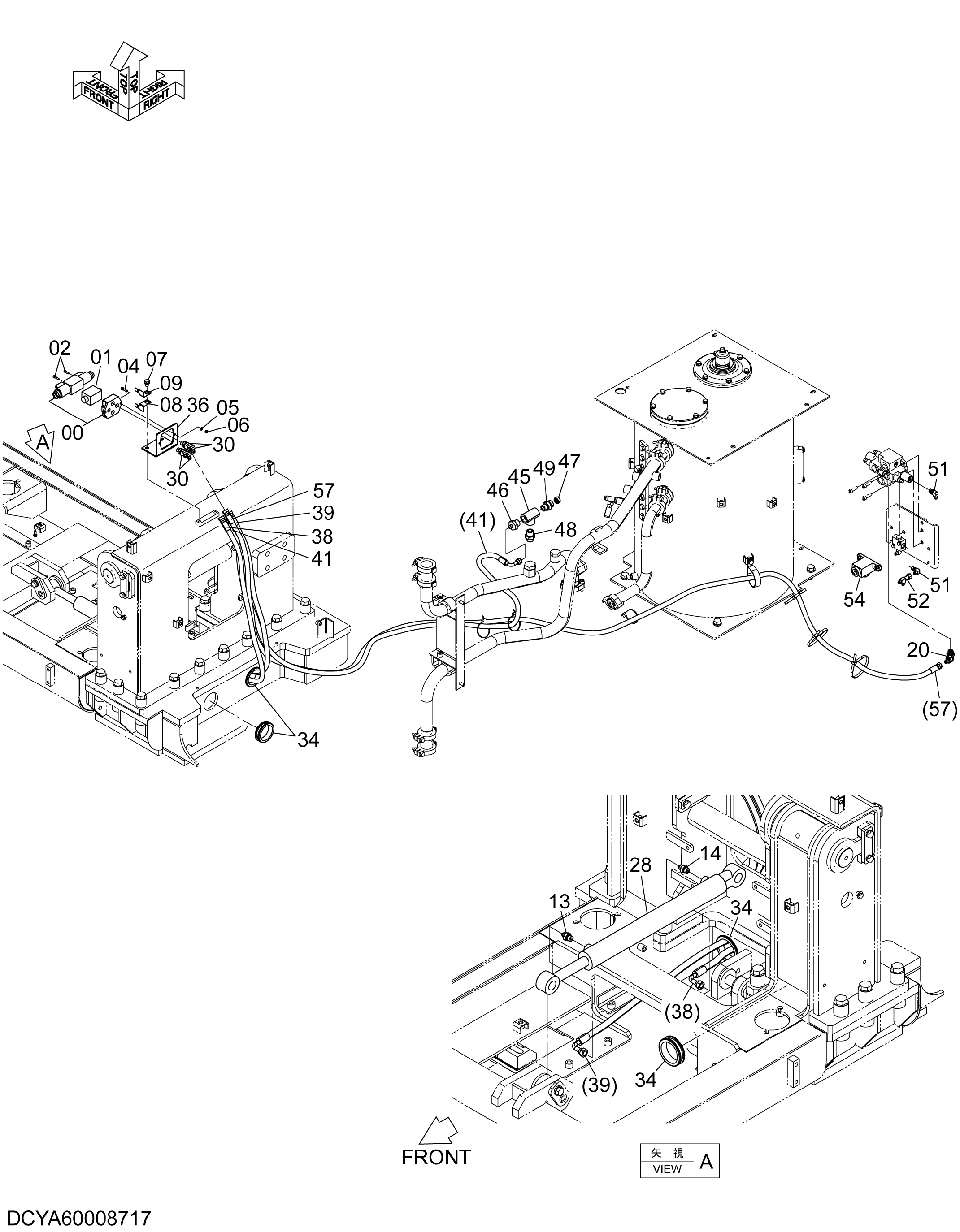

Заводская схема «Наклон кабина трубопроводы» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4601744 | Электромагнитный клапан | 1 |
| 01 | YA00015414 | Обратный клапан | 1 |
| 02 | M340590 | Болт с внутренним шестигранником | 4 |
| 04 | J780625 | Болт с внутренним шестигранником | 2 |
| 05 | A590906 | Пружинная шайба | 2 |
| 06 | M500605 | Гайка | 2 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4257159 | Кронштейн | 1 |
| 09 | 4336875 | Кронштейн | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4239185 | Тхроттле | 1 |
| 20 | 4200471 | Угловой штуцер | 1 |
| 28 | YA00006802 | Гидроцилиндр. наклон | 1 |
| 30 | A852233 | Угловой штуцер | 4 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4292762 | Резиновая втулка | 4 |
| 36 | 4676212 | Кронштейн | 1 |
| 38 | 4677022 | Шланг | 1 |
| 39 | 4677021 | Шланг | 1 |
| 41 | 4677258 | Шланг | 1 |
| 45 | 94-0663 | Тройник | 1 |
| 46 | 4345257 | Адаптер | 1 |
| 47 | 94-2014 | Пробка | 1 |
| 48 | 4208243 | Адаптер | 1 |
| 48A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4208967 | Адаптер | 1 |
| 51 | A852322 | Угловой штуцер | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4252786 | Тройник | 1 |
| 54 | 4702315 | Крышка | 1 |
| 57 | 9304143 | В сборе шланг | 1 |
| 57A | 4687551 | Шланг | 1 |
| 57B | 4327315 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
