BEH рукоять 2.11m — HITACHI ZX350K-3

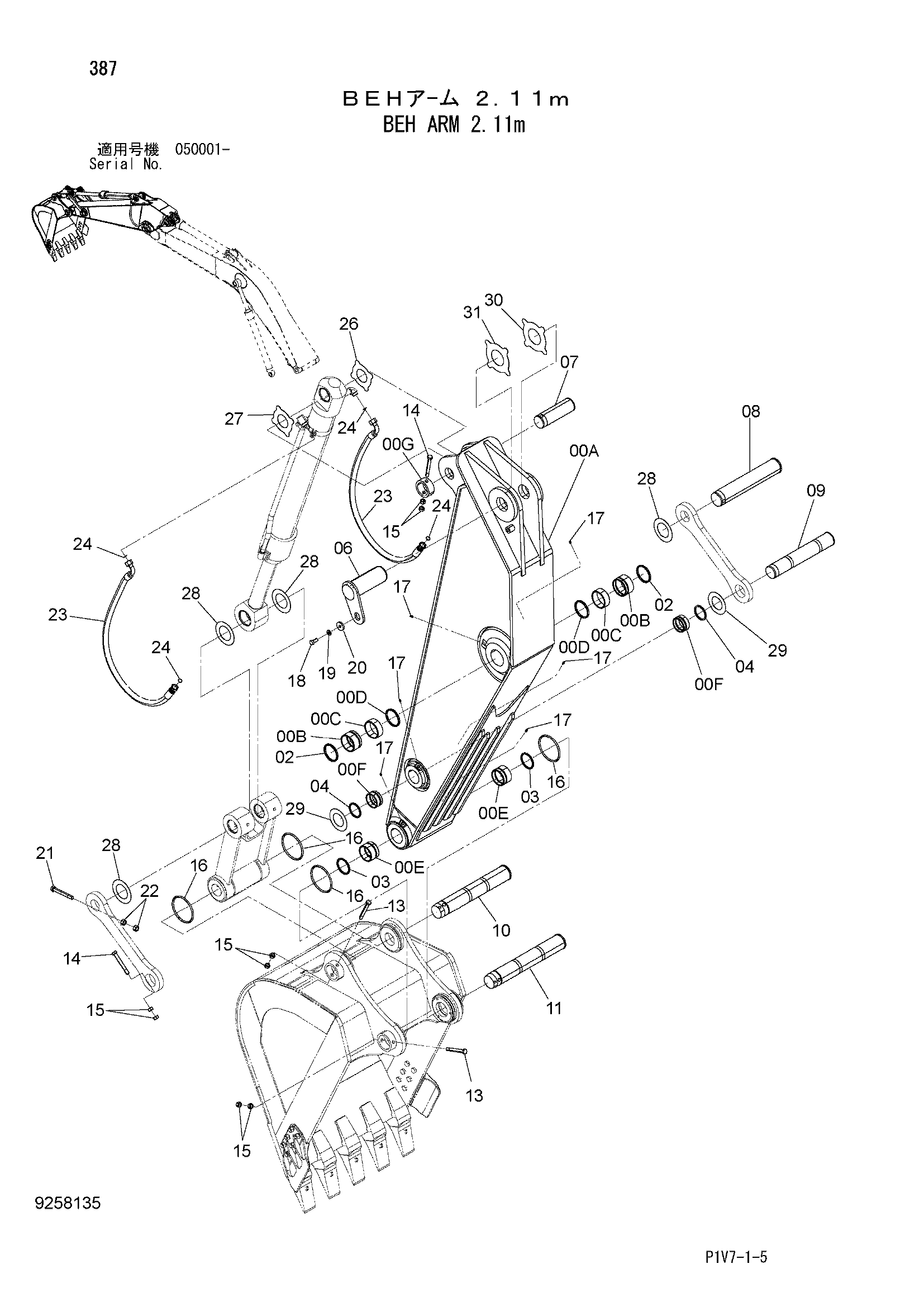

Заводская схема «BEH рукоять 2.11m» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 7049706 | Рукоять | 1 |
| 00A | 5010462 | Рукоять | 1 |
| 00B | 4443884 | Втулка | 2 |
| 00C | 4381855 | Втулка | 2 |
| 00D | 4085479 | Пылезащитное уплотнение | 2 |
| 00E | 4443885 | Втулка | 2 |
| 00F | 4438771 | Втулка | 2 |
| 00G | 4067720 | Ограничитель | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 4067901 | Пылезащитное уплотнение | 2 |
| 06 | 8096448 | Палец | 1 |
| 07 | 3102467 | Палец | 1 |
| 08 | 3092037 | Палец | 1 |
| 09 | 3089968 | Палец | 1 |
| 10 | 3090418 | Палец | 1 |
| 11 | 3090417 | Палец | 1 |
| 13 | 4435127 | Стопорный палец | 2 |
| 14 | 4435126 | Стопорный палец | 2 |
| 15 | J950020 | Гайка | 8 |
| 16 | 4100180 | Уплотнительное кольцо | 4 |
| 17 | J75481 | Пресс-маслёнка | 6 |
| 18 | J921840 | Болт | 1 |
| 19 | J222018 | Шайба | 1 |
| 20 | 4441471 | Пластина | 1 |
| 21 | 4435128 | Стопорный палец | 1 |
| 22 | J950022 | Гайка | 2 |
| 23 | 4642277 | Шланг | 2 |
| 24 | 4187328 | Уплотнительное кольцо | 4 |
| 26 | 4444284 | Упорная пластина 1.0mm | 1 |
| 27 | 4444285 | Упорная пластина 2.0mm | 1 |
| 28 | 4450014 | Упорная пластина 1.0mm | 4 |
| 29 | 4450013 | Упорная пластина 1.0mm | 2 |
| 30 | 4445635 | Упорная пластина 1.0mm | 1 |
| 31 | 4445636 | Упорная пластина 2.0mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
