Передний окно (демонтажное оборудование кабина II)(темперед стекло, твин стеклоочиститель) — HITACHI ZX350K-3

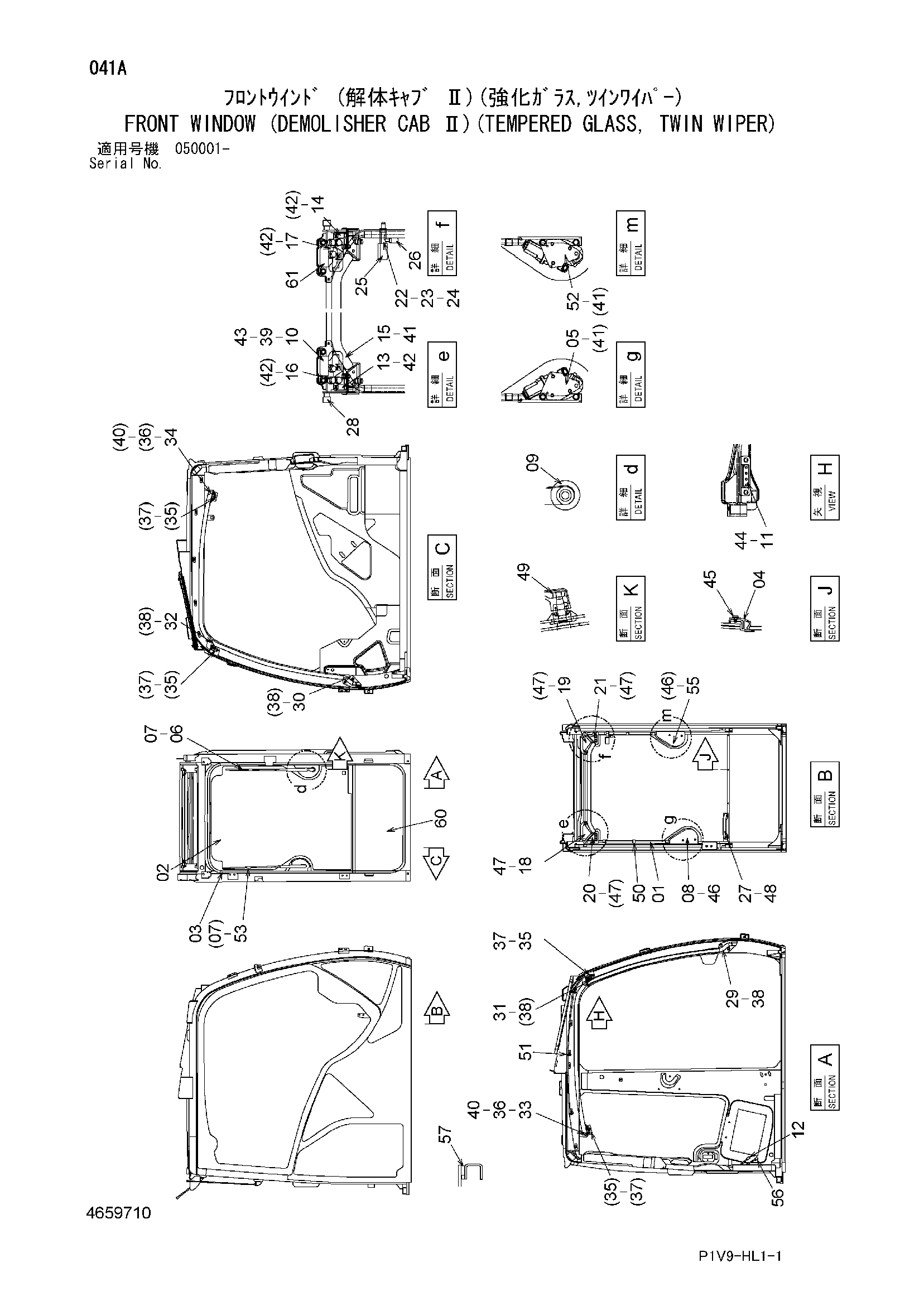

Заводская схема «Передний окно (демонтажное оборудование кабина II)(темперед стекло, твин стеклоочиститель)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4659710 | Окно | 1 | |
| 01 | 4672896 | Рама окно | 1 |
| 02 | 4672895 | Стекло | 1 |
| 03 | 4659659 | Резиновая прокладка | 1 |
| 04 | 4659660 | Резиновая прокладка | 1 |
| 12 | 4662225 | Жгут проводов | 1 |
| 13 | 4662237 | Замок | 1 |
| 14 | 4662239 | Замок | 1 |
| 15 | 4662238 | Рукоятка дверь | 1 |
| 16 | 4662235 | Кронштейн | 1 |
| 17 | 4662236 | Кронштейн | 1 |
| 18 | 4662240 | Крышка | 1 |
| 19 | 4662241 | Крышка | 1 |
| 20 | 4662247 | Крышка | 1 |
| 21 | 4662248 | Крышка | 1 |
| 22 | 4662243 | Вал | 1 |
| 23 | 4662223 | Рычаг | 1 |
| 24 | 4662251 | Пружина | 1 |
| 25 | 4656227 | Крышка | 1 |
| 26 | 4607646 | Крышка | 1 |
| 27 | 4411821 | Рукоятка | 1 |
| 29 | 4662228 | Ограничитель резиновый | 1 |
| 30 | 4662229 | Ограничитель резиновый | 1 |
| 31 | 4662230 | Ограничитель резиновый | 1 |
| 32 | 4662231 | Ограничитель резиновый | 1 |
| 33 | 4662232 | Ограничитель резиновый | 1 |
| 34 | 4662233 | Ограничитель резиновый | 1 |
| 35 | 4662242 | Ответная планка | 4 |
| 36 | 4662227 | Втулка | 2 |
| 37 | 4662224 | Болт с шайбой | 8 |
| 38 | 4662245 | Болт с шайбой | 6 |
| 39 | 4658095 | Болт с шайбой | 4 |
| 41 | 4658110 | Болт с шайбой | 8 |
| 42 | 4662250 | Болт с шайбой | 8 |
| 43 | 4662226 | Шайба | 4 |
| 44 | 4658094 | Самонарезающий винт | 4 |
| 45 | 4662244 | Самонарезающий винт | 4 |
| 46 | 4658109 | Винт с шайбой | 4 |
| 47 | 4662252 | Винт с шайбой | 8 |
| 48 | 4464237 | Винт с шайбой | 2 |
| 49 | 4464401 | Гайка | 2 |
| 50 | 4662246 | Держатель | 6 |
| 51 | 4377820 | Хомут | 6 |
| 56 | 4672897 | Жгут проводов | 1 |
| 57 | 4663017 | Резиновая прокладка | 1 |
| 60 | 4651654 | Стекло | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
